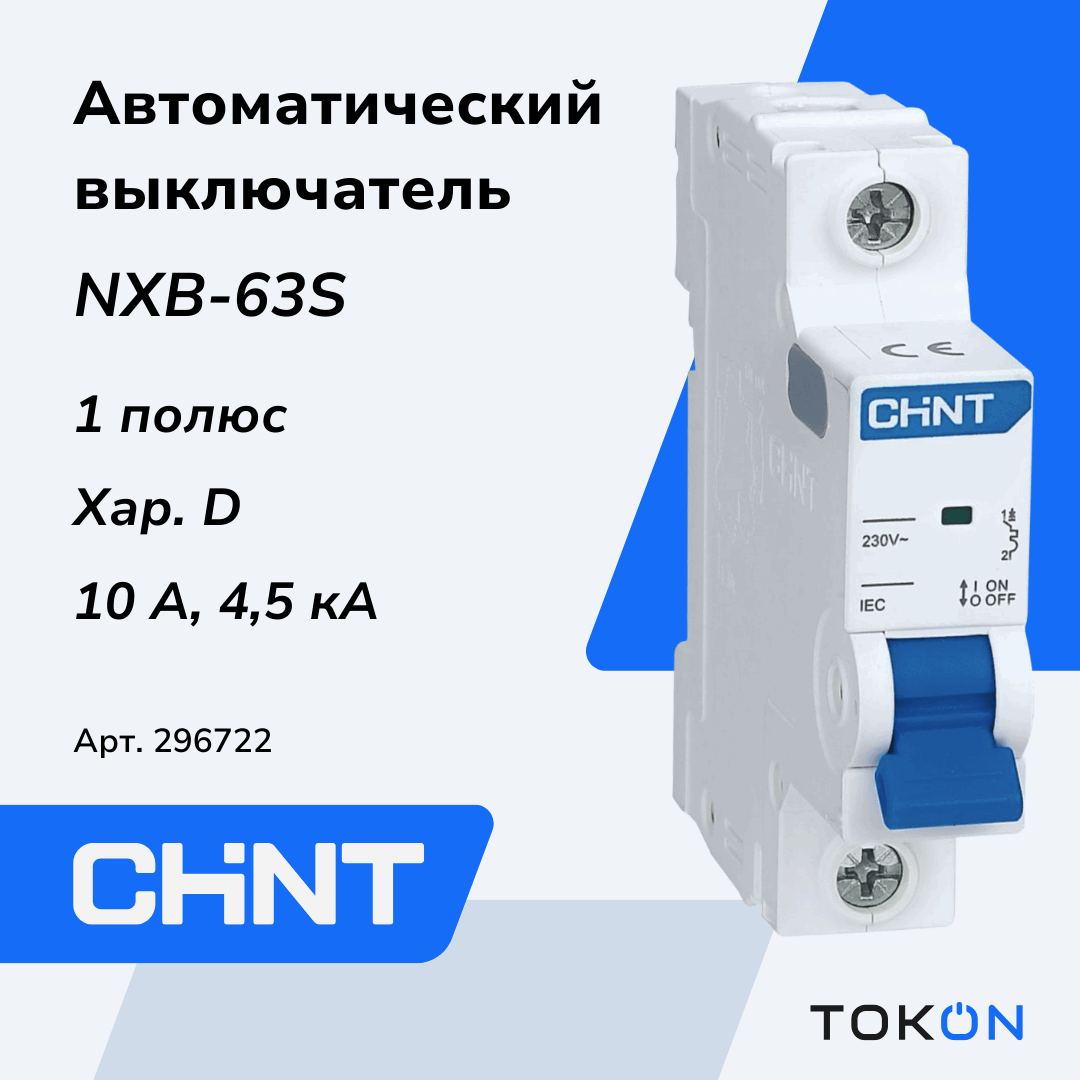

Автоматический выключатель 10А CHINT NXB-63S 1P 4,5кА х-ка D (R)

Общее

Автоматический выключатель CHINT серии NXB-63S представляет собой компактное модульное решение для защиты однополюсных цепей переменного тока. Модель рассчитана на рабочее напряжение сети 230 В и сочетает в себе термомагнитный расцепитель с характеристикой срабатывания D и заявленную отключающую способность 4,5 кА, что делает её пригодной для разнообразных электрических схем в промышленности и бытовых распределительных щитах. Документация и сертификаты соответствия ЕАС доступны у производителя.

Электрические параметры

Выключатель спроектирован для эксплуатации в сетях переменного тока частотой 50–60 Гц, при номинальном рабочем напряжении 230 В и номинальном токе 10 А. Изоляция выдерживает рабочее напряжение до 300 В, а импульсное выдерживаемое напряжение составляет 4 кВ. Термомагнитный механизм обеспечивает отключение при перегрузках и электромагнитную сработку в диапазоне примерно 10–14 крат номинального тока, при этом заявленная номинальная отключающая способность — 4,5 кА.

Механические характеристики

Модульная ширина устройства — 1 модуль, габариты 18×80×77,8 мм, степень защиты корпуса IP20 и степень загрязнения среды 2. Конструкция рассчитана на высокую износостойкость: электрический ресурс — около 10 000 циклов коммутаций, механический ресурс — около 20 000 циклов. Рабочая температура окружающей среды варьируется от −35 до +70 °C.

Монтажные особенности

Компактные габариты и модульная ширина упрощают интеграцию в стандартные распределительные щиты и типовые модульные компоновки. Информация о габаритных и установочных размерах, а также паспорт устройства и сертификат соответствия доступны в документации производителя, что облегчает подготовку монтажной схемы и процедуру приемки.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Надёжная защита цепей при коротком замыкании и перегрузках благодаря термомагнитному расцепителю с характеристикой D и отключающей способности 4,5 кА.
• Универсальность применения в сетях переменного тока 50–60 Гц при номинальном напряжении 230 В.
• Компактный модульный корпус (1 модуль) экономит место в щите и упрощает монтаж.
• Высокая долговечность при интенсивной эксплуатации: механическая износостойкость до 20 000 циклов и электрическая до 10 000 циклов.
• Соответствие международным стандартам IEC 60898-1 и IEC 60947-2 и наличие сопроводительной документации и сертификатов.
