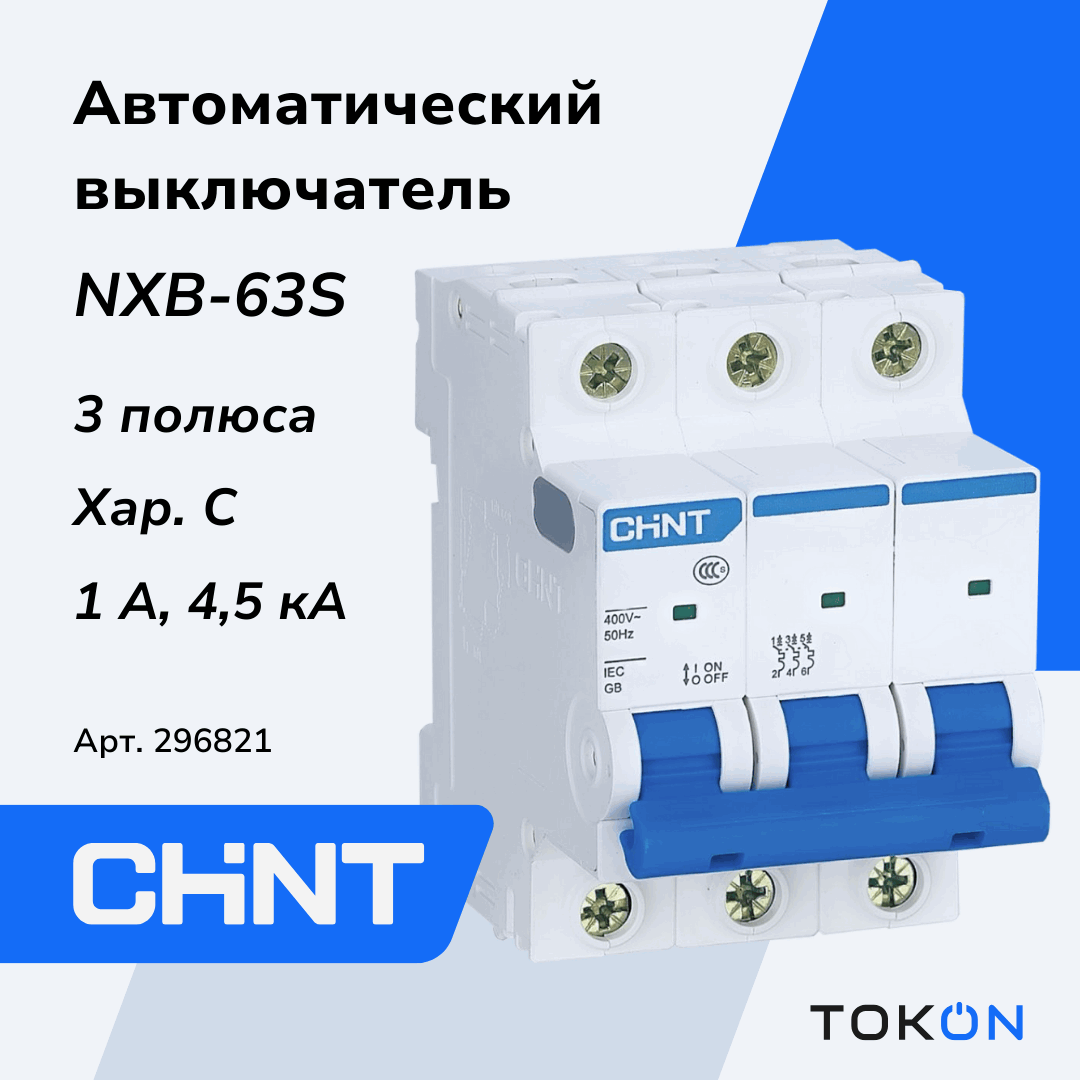

Автоматический выключатель 1А CHINT NXB-63S 3P 4,5кА х-ка C (R)

Общее

Автоматический выключатель CHINT серии NXB-63S представляет собой трёхполюсное модульное устройство с характеристикой срабатывания C, разработанное для защиты трёхфазных цепей переменного тока. Исполнение с номинальным током 1 A и отключающей способностью 4,5 кА обеспечивает надёжную селективную защиту при рабочем напряжении до 400 В, а соответствие стандартам IEC 60898‑1 и IEC 60947‑2 подтверждает промышленную пригодность решения. Документация по устройству и подтверждающие сертификаты доступны у производителя и поставщика изделия.

Электрические параметры

Выключатель рассчитан на работу в сети переменного тока при частоте 50–60 Гц и номинальном рабочем напряжении 400 В, с номинальным изоляционным напряжением 300 В и импульсной стойкостью до 4 кВ. Термомагнитный расцепитель обеспечивает комбинированную защиту: термическая составляющая для перегрузок и электромагнитная с пределом срабатывания примерно в диапазоне 5–10 крат номинального тока для быстрого отключения коротких замыканий; отключающая способность устройства — 4,5 кА.

Механические характеристики

Исполнение серии NXB‑63S обеспечивает компактные установочные размеры 54×80×77,8 мм при ширине в три стандартных модульных единицы, что упрощает компоновку в щитах. Степень защиты IP20 и степень загрязнения среды 2 соответствуют типовым требованиям внутреннего распределительного оборудования, а долговечность подтверждена ресурсом механического действия 20 000 циклов и электрического — 10 000 циклов при соблюдении эксплуатационных условий.

Монтажные особенности

Модульная ширина и компактные габариты упрощают установку в типовые корпусные сборки и позволяет экономно использовать монтажную панель в распределительных щитах. Устройство рассчитано на эксплуатацию в широком диапазоне температур от −35 °C до +70 °C, что расширяет области применения в обычных и внешних технических помещениях при соблюдении правил установки и вентиляции.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Трёхполюсная конструкция с характеристикой C обеспечивает надёжную селекцию и защиту трехфазных линий при классических пусковых токах двигателей и индуктивных нагрузках.
• Комбинация термической и электромагнитной развязки с диапазоном срабатывания магнитной защиты 5–10 In позволяет быстро отключать короткие замыкания и одновременно защищать от перегрузок.
• Компактные габариты в три модуля и унифицированные установочные размеры упрощают монтаж в стандартные щитовые системы и экономят место.
• Соответствие международным стандартам IEC и наличие подтверждающих документов повышают доверие при проектировании и приёмке оборудования.
• Широкий температурный диапазон и повышенный ресурс циклов делают устройство устойчивым к длительной эксплуатации в разнообразных условиях.
