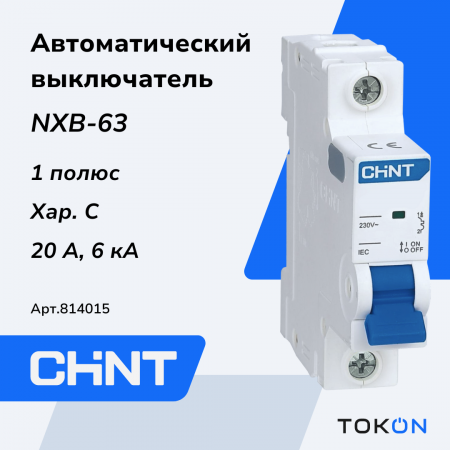

Автоматический выключатель 20А CHINT NXB-63 1P 6кА х-ка C (R)

Общее

Автоматический выключатель серии NXB-63 от CHINT — модульный однополюсный аппарат, разработанный для защиты цепей переменного тока в распределительных щитах. Модель рассчитана на рабочий ток 20 А и характеризуется электромагнитно-тепловым расцепителем с характеристикой срабатывания C, что делает её универсальным решением для бытовых и легких промышленных нагрузок. Компактный корпус и модульная ширина обеспечивают удобство интеграции в типовые щитовые решения производства CHINT.

Электрические параметры

Выключатель рассчитан на номинальное рабочее напряжение 230 В переменного тока и обеспечивает надёжное отключение при частоте 50–60 Гц; номинальное напряжение изоляции достигает 300 В. Номинальная отключающая способность аппарата составляет 6 кА, а номинальное импульсное выдерживаемое напряжение — 4 кВ, что подтверждает его способность работать в сетях с кратковременными перенапряжениями.

Тип расцепителя — термомагнитный с электромагнитной ступенью срабатывания в диапазоне примерно 5–10-кратного тока, что обеспечивает селективную защиту при коротких замыканиях и адекватную реакцию на перегрузки; изделие изготовлено в соответствии со стандартами IEC 60898-1 и IEC 60947-2 и имеет сертификат соответствия ЕАС.

Механические характеристики

Устройство имеет компактные габариты 18×80×77,8 мм и занимает одну модульную ширину в щитах, степень защиты корпуса IP20 соответствует требованиям модульных распределительных систем. Степень загрязнения среды — 2, что типично для внутренних распределительных щитов и промышленной среды с контролируемыми условиями.

Выключатель рассчитан на длительную эксплуатацию: механическая износостойкость достигает 20 000 циклов, электрическая износостойкость — 10 000 циклов, а рабочий температурный диапазон от −35 до +70 °C обеспечивает стабильную работу в широком спектре климатических условий.

Монтажные особенности

Аппарат предназначен для установки в модульные щиты и занимает одну стандартную модульную позицию, что упрощает планировку распределительных панелей и экономит место. Для монтажа и ввода в эксплуатацию доступны паспорт устройства, инструкция по монтажу и 3D-модель, а также документация о сертификации, что ускоряет проектирование и согласование.

Корпус и конструкция рассчитаны на типовую установку в щитах с дин-рейкой и совместимы с модульной проводкой; наличие полной сопроводительной документации CHINT обеспечивает удобство при пусконаладочных работах и последующем обслуживании.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Надёжная защита цепей переменного тока с рабочим напряжением 230 В и частотой 50–60 Гц.
• Комбинация термомагнитного расцепителя и диапазона электромагнитного отключения 5–10 обеспечивает быстроту реагирования на короткие замыкания и селективность при перегрузках.
• Высокая отключающая способность 6 кА и импульсная стойкость 4 кВ повышают устойчивость к перенапряжениям и форс-мажорным режимам.
• Компактные размеры и модульная ширина в 1 модуль упрощают интеграцию в щитовые решения и экономят место.
• Длительный ресурс эксплуатации по механике и электрике гарантирует долговечность при интенсивной эксплуатации.
• Соответствие международным стандартам IEC и наличие ЕАС-сертификата упрощают сертификацию проектов и ввод в эксплуатацию.
• Полный комплект сопроводительной документации CHINT, включая паспорт и инструкцию по монтажу, облегчает монтаж и техническую поддержку.
