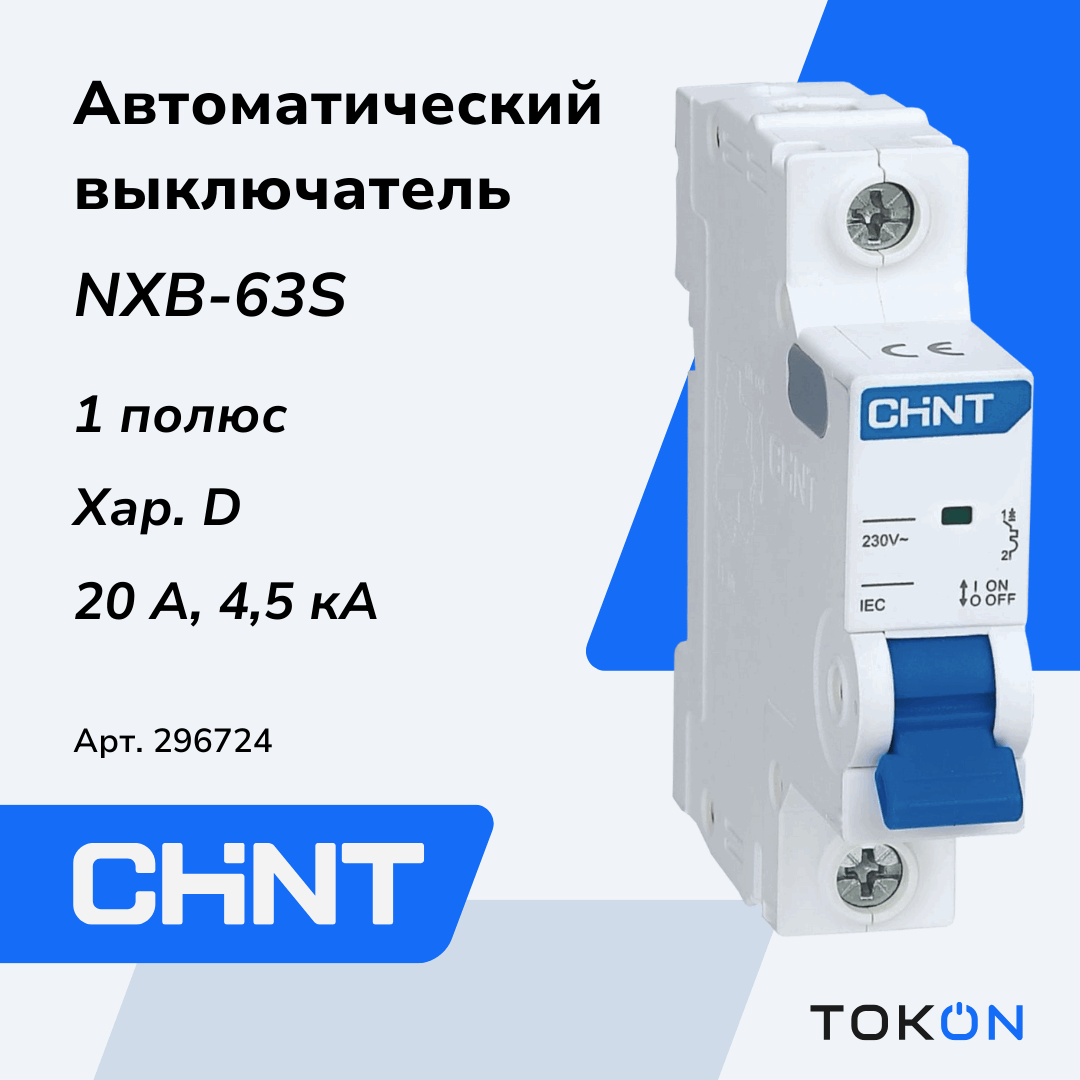

Автоматический выключатель 20А CHINT NXB-63S 1P 4,5кА х-ка D (R)

Общее

Автоматический выключатель серии NXB-63S от CHINT — модульное решение в исполнении 1P с термомагнитным расцепителем и характерикой срабатывания D. Модель рассчитана на номинальный рабочий ток 20 А и обеспечивает классическую комбинацию компактных габаритов и заявленной стойкости к коммутационным нагрузкам.

Электрические параметры

Выключатель предназначен для работы в цепях переменного тока при номинальном рабочем напряжении 230 В и частоте 50–60 Гц, с номинальным напряжением изоляции 300 В. Номинальная отключающая способность составляет 4,5 кА, а электромагнитная составляющая срабатывает при 10–14× номинального тока, что характерно для термомагнитного исполнения. Дополнительно устройство выдерживает импульсное напряжение 4 кВ и соответствует требованиям стандартов IEC 60898-1 и IEC 60947-2; подтверждена также сертификация EAC.

Механические характеристики

Корпус занимает ширину одного модульного шага и имеет компактные габариты 18×80×77,8 мм, что упрощает размещение в распределительных конструкциях. При этом степень защиты корпуса — IP20, степень загрязнения среды — 2; ресурс механической износостойкости составляет 20 000 циклов, электрической — 10 000 циклов, а рабочий температурный диапазон простирается от −35 до +70 °C.

Монтажные особенности

Одномодульная ширина и указанные габаритные размеры упрощают интеграцию в тесные распределительные щиты и модульные ряды, при этом паспорт устройства и сертификат соответствия EAC доступны для проверки полного комплекса характеристик. Гарантийный срок для конечного потребителя ограничен пятью годами с даты продажи.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Компактный одномодульный корпус экономит место в распределительном щите и облегчает групповой монтаж.
• Термомагнитный расцепитель с характеристикой D и пределом электромагнитного отключения 10–14×In обеспечивает надежную защиту при пусковых токах.
• Заявленная отключающая способность 4,5 кА совместима с типичными нагрузками в бытовых и коммерческих установках.
• Высокая износостойкость: 20 000 механических и 10 000 электрических циклов для длительной эксплуатационной надежности.
• Соответствие международным стандартам IEC и наличие сертификата EAC подтверждают соответствие требованиям безопасности и качества.
• Широкий температурный диапазон и степень защиты IP20 позволяют использовать изделие в различных эксплуатационных условиях.
