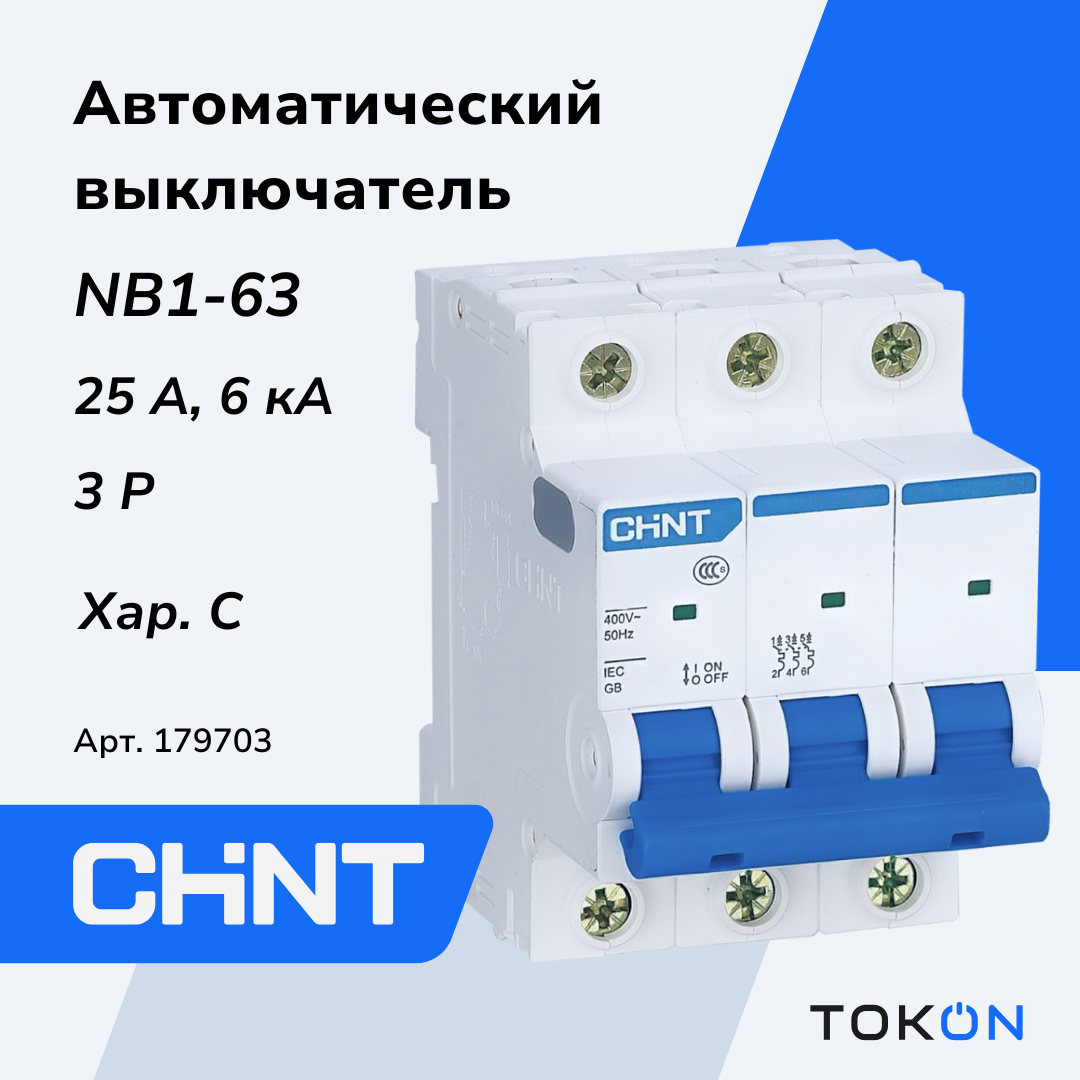

Автоматический выключатель 25А CHINT NB1-63 3P 6кА х-ка C (DB) (R)

Общее

Модульный автоматический выключатель CHINT серии NB1-63 — трёхполюсное исполнение с номинальным рабочим током 25 A и термомагнитным расцепителем с характеристикой C, предназначенное для защиты цепей переменного тока. Модель обеспечивает сочетание компактных габаритов и высокой эксплуатационной надёжности, что делает её удобной для установки в распределительных щитах.

Комплект документации включает паспорт устройства и сертификаты соответствия, а для проектирования доступна 3D‑модель изделия.

Электрические параметры

Выключатель рассчитан на работу в сетях переменного тока при номинальном рабочем напряжении 400 В и частоте 50–60 Гц, с изоляционным напряжением до 500 В. Номинальная отключающая способность 6 кА и импульсная выдерживаемость 4 кВ обеспечивают безопасное отключение при коммутационных перенапряжениях, а предел электромагнитного отключения в интервале 5…10 In гарантирует срабатывание при коротких замыканиях в соответствии со стандартами.

Механические характеристики

Устройство обладает высокой механической выносливостью: срок механической износостойкости — 20000 циклов, электрическая выносливость — 4000 циклов. Степень защиты корпуса IP20 и степень загрязнения среды 2 соответствуют требованиям типовой промышленной и коммерческой установки.

Монтажные особенности

Компактные габаритные и установочные размеры 54×80×78 мм при ширине в три модульных единицы упрощают планирование пространства в щите и сокращают занимаемую ширину шкафа. Наличие паспортных данных и 3D‑модели упрощает подготовку монтажной документации и интеграцию в проект.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Надёжная защита при номинальном токе 25 A и характеристике C, подходящая для цепей с пусковыми токами и общих нагрузок.
• Высокая отключающая способность 6 кА и сопротивляемость импульсным перенапряжениям повышают безопасность при аварийных режимах.
• Долговечность механических и электрических узлов обеспечивает продолжительную службу без частой замены.
• Компактная модульная конструкция шириной 3 модуля экономит место в распределительном щите.
• Соответствие национальным и международным стандартам и наличие сопроводительной документации упрощают ввод в эксплуатацию и проверку.
