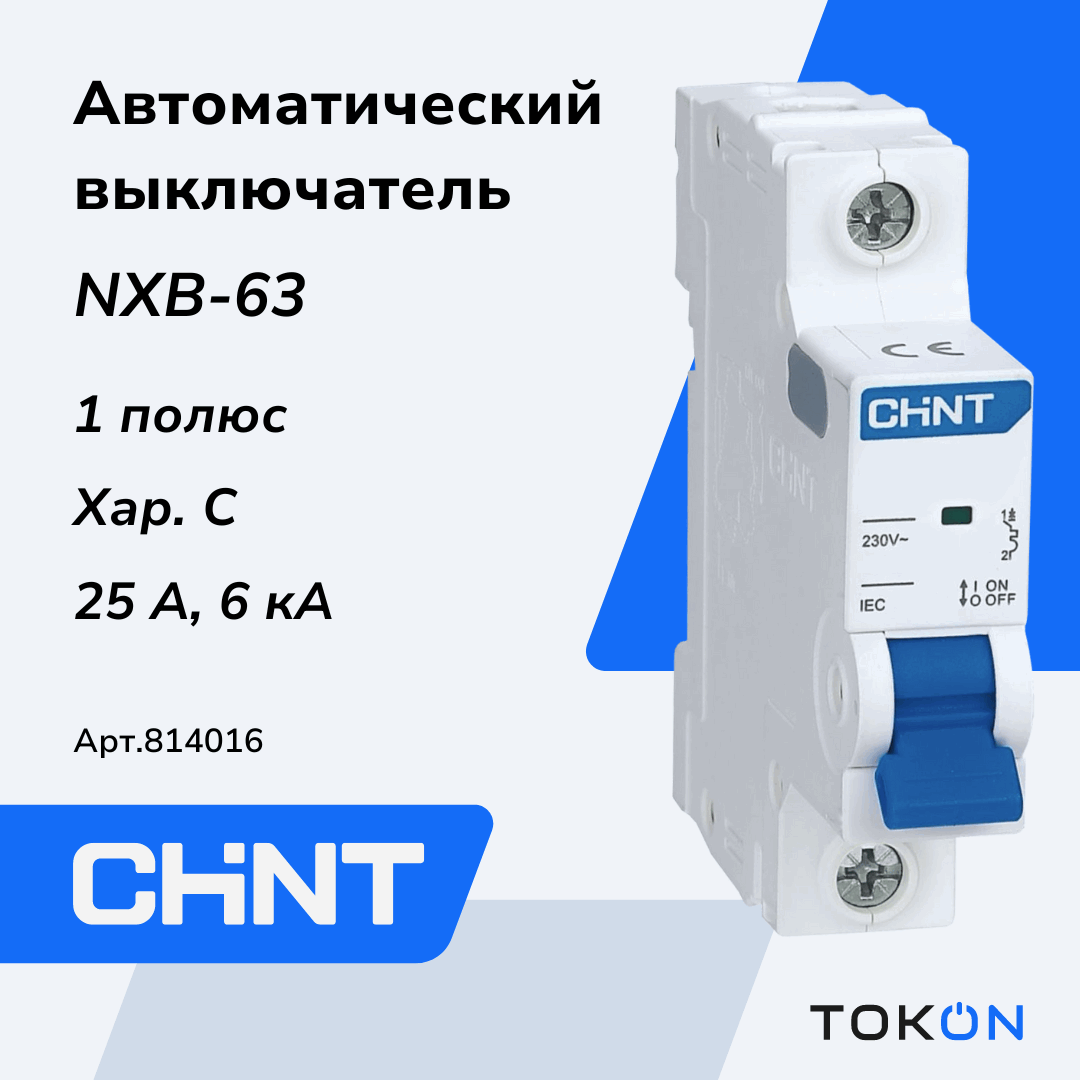

Автоматический выключатель 25А CHINT NXB-63 1P 6кА х-ка C (R)

Общее

Автоматический выключатель CHINT серии NXB-63 в однополюсном исполнении обеспечивает надежную модульную защиту цепей переменного тока. Модель рассчитана на использование в распределительных щитах и системах электроснабжения, где требуется термомагнитное расцепление с характерикой срабатывания C и высокая отключающая способность.

Устройство сочетает компактные габариты и промышленные стандарты качества CHINT, подтверждённые сертификатами соответствия и сопровождаемое паспортом и монтажной инструкцией, а также 3D‑моделью для проектирования.

Электрические параметры

Выключатель предназначен для работы в цепях переменного тока при номинальном рабочем напряжении 230 В и частоте 50–60 Гц, с номинальным током 25 А. Термомагнитный расцепитель обеспечивает селективность по характеристике C, электромагнитная часть срабатывает в диапазоне примерно пяти-десятикратного тока нагрузки, а отключающая способность выдерживает токи короткого замыкания до 6 кА. Номинальное импульсное выдерживаемое напряжение шины — 4 кВ, а номинальное напряжение изоляции — 300 В, что обеспечивает устойчивость к коммутационным перенапряжениям в типичных сетях.

Механические характеристики

При габаритах 18×80×77,8 мм и ширине в одну модульную единицу устройство экономит место в щите и подходит для плотной компоновки. Степень защиты корпуса — IP20; конструкция рассчитана на степень загрязнения среды 2 и обеспечивает механическую выносливость до 20 000 циклов при электрической ресурсоёмкости 10 000 циклов. Рабочая температура от −35 до +70 °C гарантирует стабильную работу в широком диапазоне климатических условий.

Монтажные особенности

Модульный форм‑фактор упрощает установку в типовые монтажные конструкции распределительных панелей и позволяет интегрировать устройство в сборки с минимальным занятым пространством. Документация включает паспорт, инструкцию по монтажу и 3D‑модель для проектирования, а также сертификаты соответствия по международным стандартам IEC 60898‑1 и IEC 60947‑2.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Компактная модульная конструкция позволяет экономить пространство в щите и упрощает масштабирование распределительных устройств.
• Термомагнитный расцепитель с характеристикой C обеспечивает уверенную защиту как от перегрузок, так и от коротких замыканий при отключающей способности 6 кА.
• Широкий диапазон рабочей температуры и высокая механическая износостойкость обеспечивают долговечную эксплуатацию в разных условиях.
• Соответствие международным стандартам и наличие сертификатов и паспортных документов упрощают подтверждение соответствия в проектах.
• Совместимость со стандартным модульным оборудованием и наличие 3D‑модели ускоряют проектирование и монтаж.
