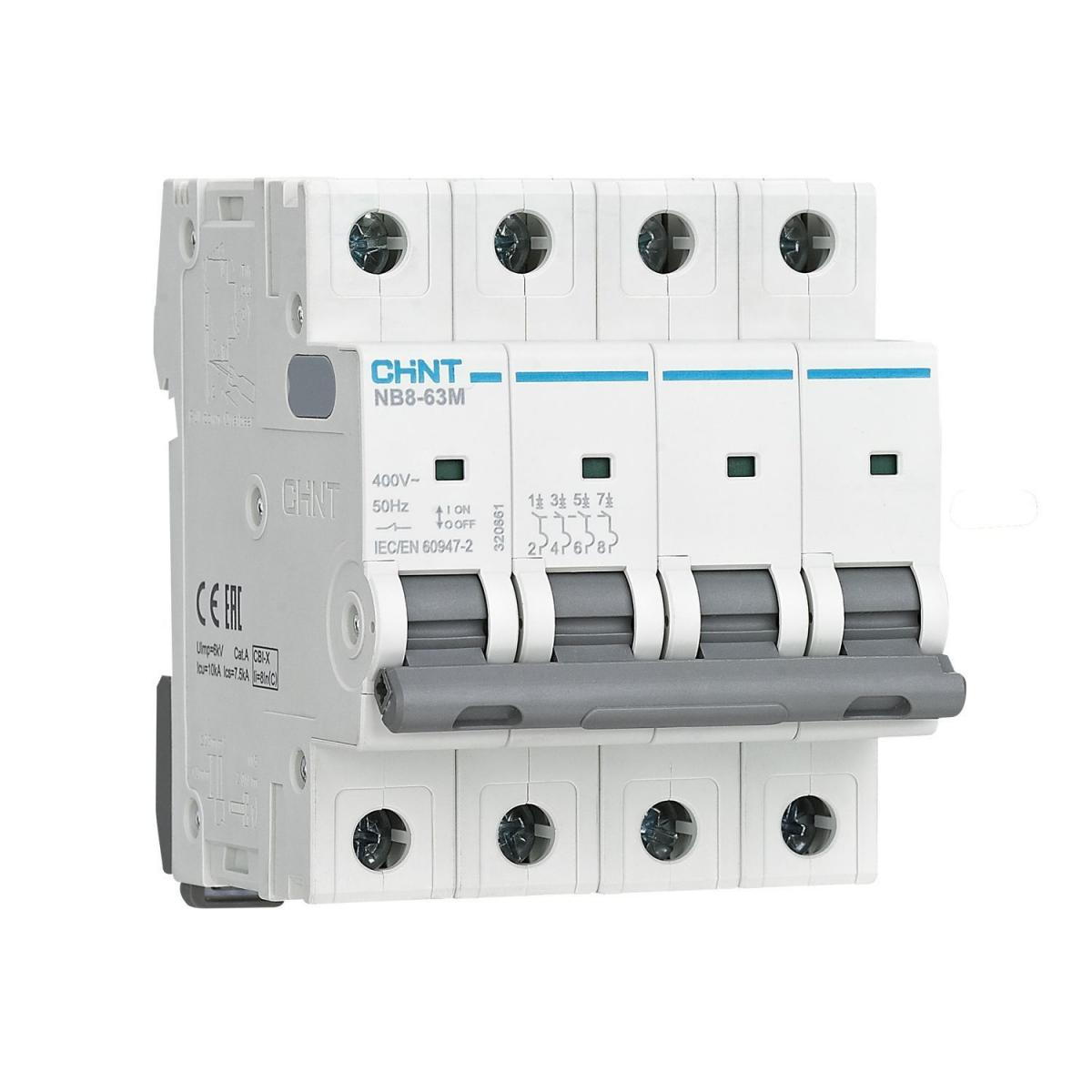

Автоматический выключатель 2А CHINT NB8-63M 4P 10кА х-ка L без тепл. расцеп. (R)

Общее

Автоматический выключатель CHINT серии NB8-63M представляет собой модульный четырёхполюсный аппарат с характеристикой срабатывания L и электромагнитным расцепителем, рассчитанный на работу в переменных сетях. Модель предназначена для распределительных щитов и систем защиты цепей, сочетая компактность типоразмера (ширина в 4 модуля) и высокий класс электрической прочности. Документация и сертификаты производителя доступны в паспорте и брошюре серии NB8.

Электрические параметры

Выключатель рассчитан на номинальный рабочий ток 2 А при рабочем напряжении 400 В и частоте 50 Гц в цепях переменного тока, с максимальным номинальным напряжением изоляции 500 В. Номинальная отключающая способность достигает 10 кА, а импульсная стойкость соответствует 6 кВ; предел электромагнитного отключения находится в диапазоне 6,4–9,6 номинальных токов, что обеспечивает надёжное срабатывание при коротких замыканиях.

Механические характеристики

Корпус занимает габариты 72×86×76,2 мм и ширину четырёх модулей, а степень защиты IP20 делает устройство пригодным для установки внутри щитового оборудования. Выключатель выдерживает до 20 000 механических циклов и порядка 10 000 электрических циклов, что гарантирует длительную эксплуатацию в тяжёлых условиях с загрязнением среды класса 3 и в широком диапазоне температур от −35 до +70 °C.

Монтажные особенности

Модульная конструкция облегчает интеграцию в стандартные распределительные щиты за счёт фиксированной ширины 4 модулей и компактных габаритов. Аппарат совместим с типовыми щитовыми решениями и сопровождается полным пакетом технической документации, включая паспорт и брошюру для быстрой проверки параметров перед установкой.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Высокая отключающая способность 10 кА и импульсная стойкость 6 кВ обеспечивают устойчивую защиту при коротких замыканиях.
• Компактный модульный форм-фактор в четыре модуля упрощает размещение в щитах с ограниченной шириной.
• Широкий диапазон рабочих температур и высокая механическая и электрическая износостойкость увеличивают срок службы в промышленных условиях.
• Электромагнитный расцепитель с диапазоном срабатывания 6,4–9,6 номинальных токов обеспечивает точное отключение при токах короткого замыкания.
• Полный комплект сопроводительной документации и сертификатов упрощает ввод в эксплуатацию и подтверждает соответствие требованиям.
