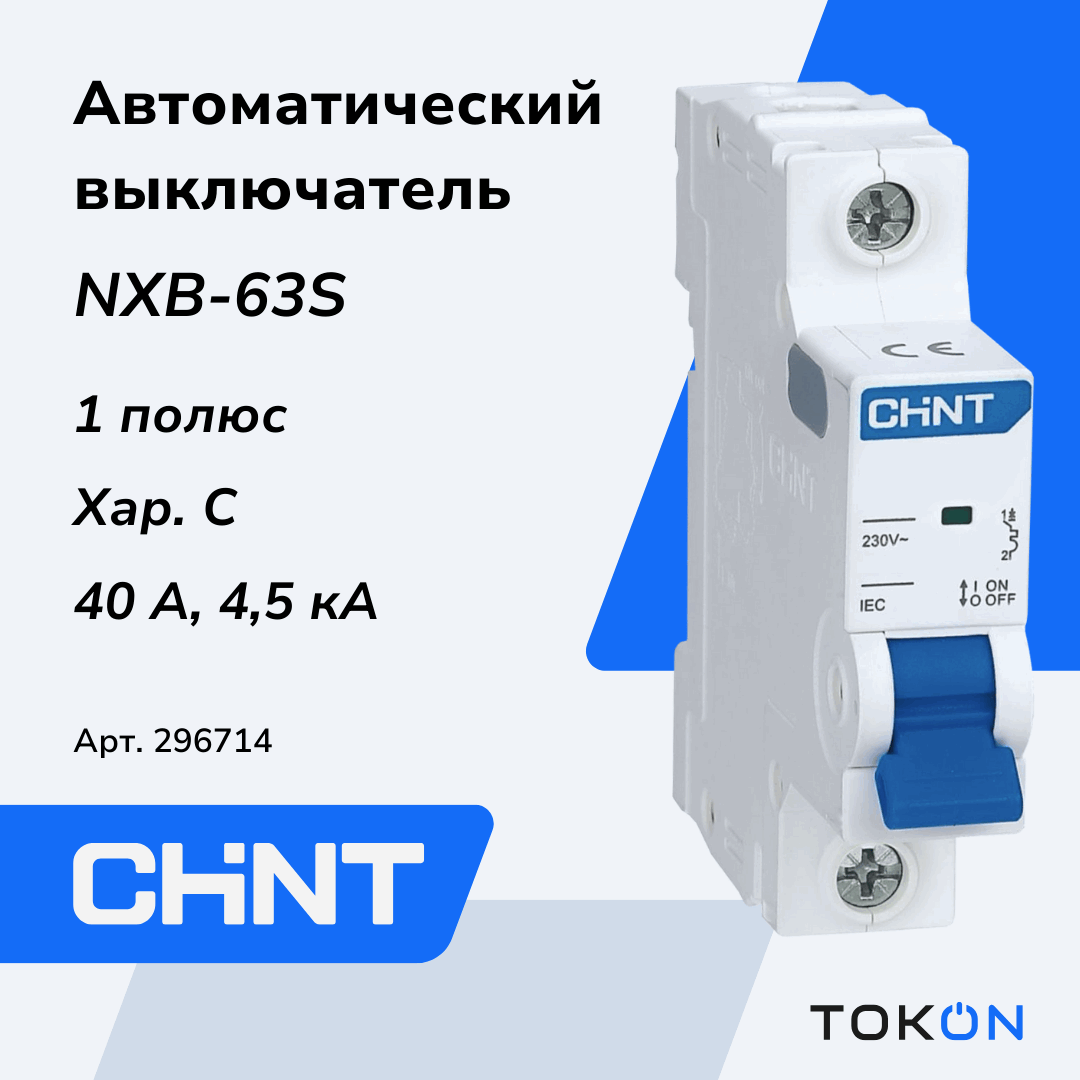

Автоматический выключатель 40А CHINT NXB-63S 1P 4,5кА х-ка C (R)

Общее

Модульный автоматический выключатель CHINT серии NXB-63S в исполнении на один полюс предназначен для защиты цепей переменного тока и согласован с промышленными требованиями к надежности. Модель с тепломагнитным расцепителем и характерикой срабатывания C обеспечивает селективную защиту проводки при переключениях и коротких замыканиях; типовое применение — вспомогательные и осветительные линии в распределительных щитах.

Электрические параметры

Выключатель рассчитан на рабочее напряжение 230 В переменного тока и соблюдает диапазон частот 50–60 Гц; его отключающая способность достигает 4,5 кА, а предельное электромагнитное срабатывание лежит в интервале 5–10 In для быстрого реагирования на короткие замыкания. Устройство выдерживает импульсное напряжение 4 кВ и соответствует международным стандартам IEC 60898-1 и IEC 60947-2.

Механические характеристики

Компактный корпус занимает один модуль и имеет габариты 18×80×77,8 мм при степени защиты IP20 и степени загрязнения среды 2, что делает его подходящим для типовых электрических щитов. Конструкция рассчитана на длительную эксплуатацию: электрическая износостойкость порядка 10 000 циклов, механическая — до 20 000 циклов, рабочая температура от −35 до +70 °C.

Монтажные особенности

Одномодульное исполнение упрощает размещение в щите и экономит место при сборке распределительных панелей; исполнение на один полюс обеспечивает удобство группировки при сборке модульных рядов. Документация по изделию доступна в электронном виде: паспорт устройства и сертификат соответствия можно получить по указанным файлам (паспорт: NXB-63 (H) - Паспорт устройства.pdf, сертификаты: NXB-63(40)(H,S) - Сертификат соответствия ЕАС.pdf и NXB-63 (40)(H, S) - Сертификат соответствия.pdf).

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Компактность и одномодульное исполнение позволяют оптимально использовать пространство внутри щита при сохранении полной функциональности.
• Надежная тепломагнитная защита с характеристикой C и отключающей способностью 4,5 кА обеспечивает быстрый и селективный разрыв аварийных токов.
• Высокая механическая и электрическая износостойкость вместе с широким температурным диапазоном гарантируют длительную эксплуатацию в разнообразных условиях.
