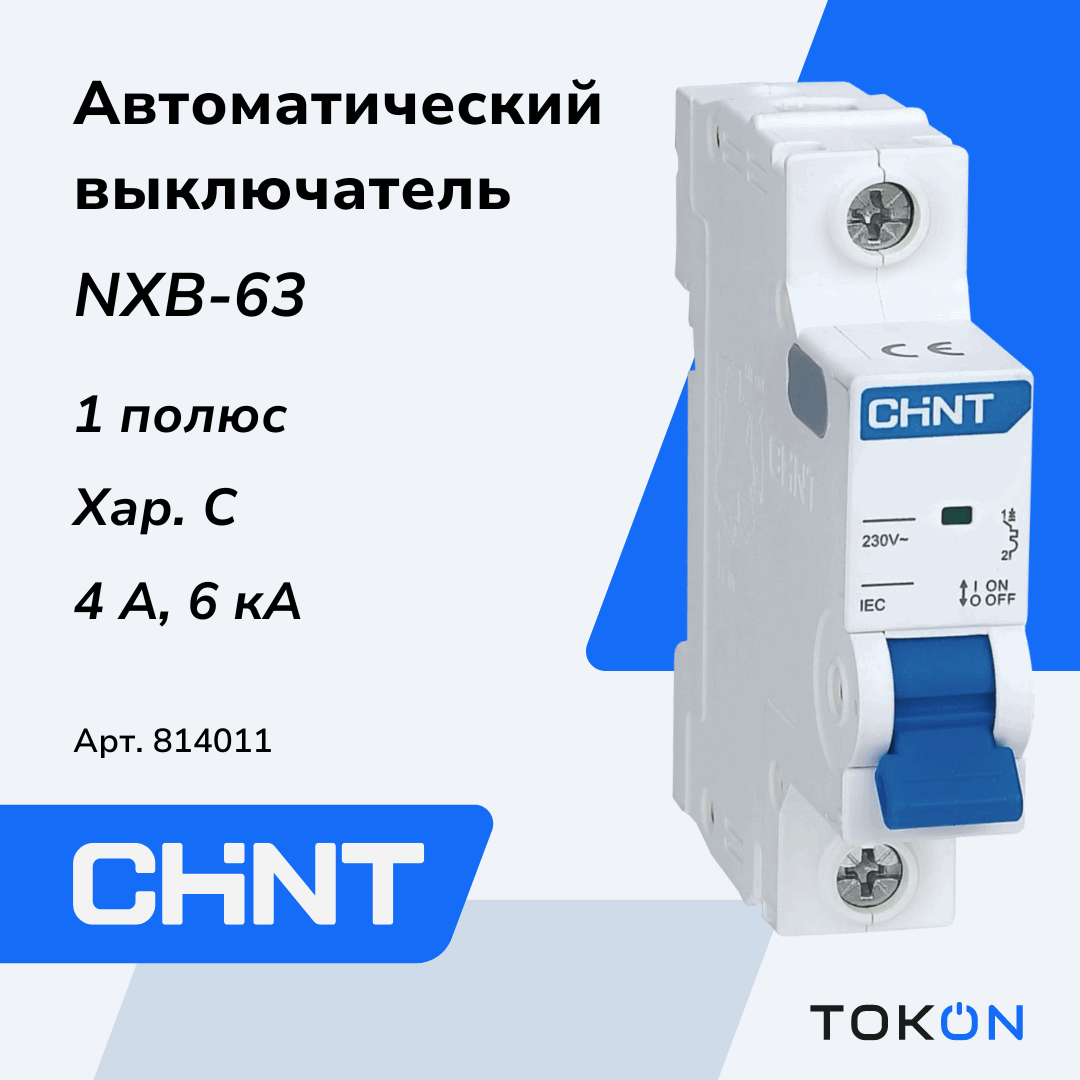

Автоматический выключатель 4А CHINT NXB-63 1P 6кА х-ка C (R)

Общее

Автоматический выключатель CHINT серии NXB-63 в исполнении 1P представляет собой компактное модульное решение для защиты цепей с малым номинальным током. Модель с характеристикой срабатывания C и термомагнитным расцепителем сочетает быстрый электромагнитный отклик и точную тепловую защиту от перегрузок.

Изделие сертифицировано по требованиям ЕАС и соответствует международным стандартам IEC 60898-1 и IEC 60947-2; для проектирования и монтажа доступны паспорт, инструкция и 3D-модель.

Электрические параметры

Выключатель рассчитан на работу в сети переменного тока с рабочим напряжением 230 В и частотой 50–60 Гц, с номинальным изоляционным уровнем 300 В и импульсной стойкостью до 4 кВ. Отключающая способность обеспечивает защиту при коротких замыканиях до 6 кА, а электромагнитная часть срабатывает в диапазоне примерно 5–10 крат от номинального тока, что типично для исполнения с характеристикой C.

Номинальный ток изделия составляет 4 А, а используемый термомагнитный механизм обеспечивает комбинированную защиту от перегрузок и токов короткого замыкания в однополюсном исполнении.

Механические характеристики

Компактный форм‑фактор занимает ширину одного модульного места (18×80×77,8 мм), степень защиты корпуса соответствует IP20, а степень загрязнения среды — 2. Конструктивно рассчитан на длительную эксплуатацию: электрическая выносливость порядка 10 000 циклов и механическая — до 20 000 циклов.

Диапазон эксплуатационных температур от −35 до +70 °C делает устройство пригодным для широкого круга условий, при этом заявлен гарантийный срок для конечного потребителя не более 60 месяцев.

Монтажные особенности

Модульная ширина и компактные габариты облегчают установку в типовые распределительные щиты и позволяют экономить место при групповой сборке. Для удобства проектировщиков и монтажников доступны инструкция по монтажу и 3D‑модель для интеграции в схемы щитов.

Документация и сертификаты выложены в открытом доступе: паспорт устройства и руководство по монтажу обеспечивают соблюдение требований по безопасности и упрощают ввод в эксплуатацию.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Компактный одно­модульный корпус экономит место в распределительном шкафу и упрощает планировку панелей.
• Комбинация термомагнитного расцепителя и характеристики C гарантирует надежную защиту от перегрузок и быстрый отрыв при коротком замыкании.
• Высокая отключающая способность до 6 кА обеспечивает уверенную работу в типичных бытовых и коммерческих сетях.
• Широкий рабочий температурный диапазон и класс защиты IP20 позволяют использовать устройство в разнообразных климатических условиях и щитах.
• Длительный ресурс механических и электрических циклов увеличивает срок службы при частых операциях и переключениях.
• Полная комплектность документации и наличие сертификатов упрощают сертификацию и ввод в эксплуатацию на объекте.
