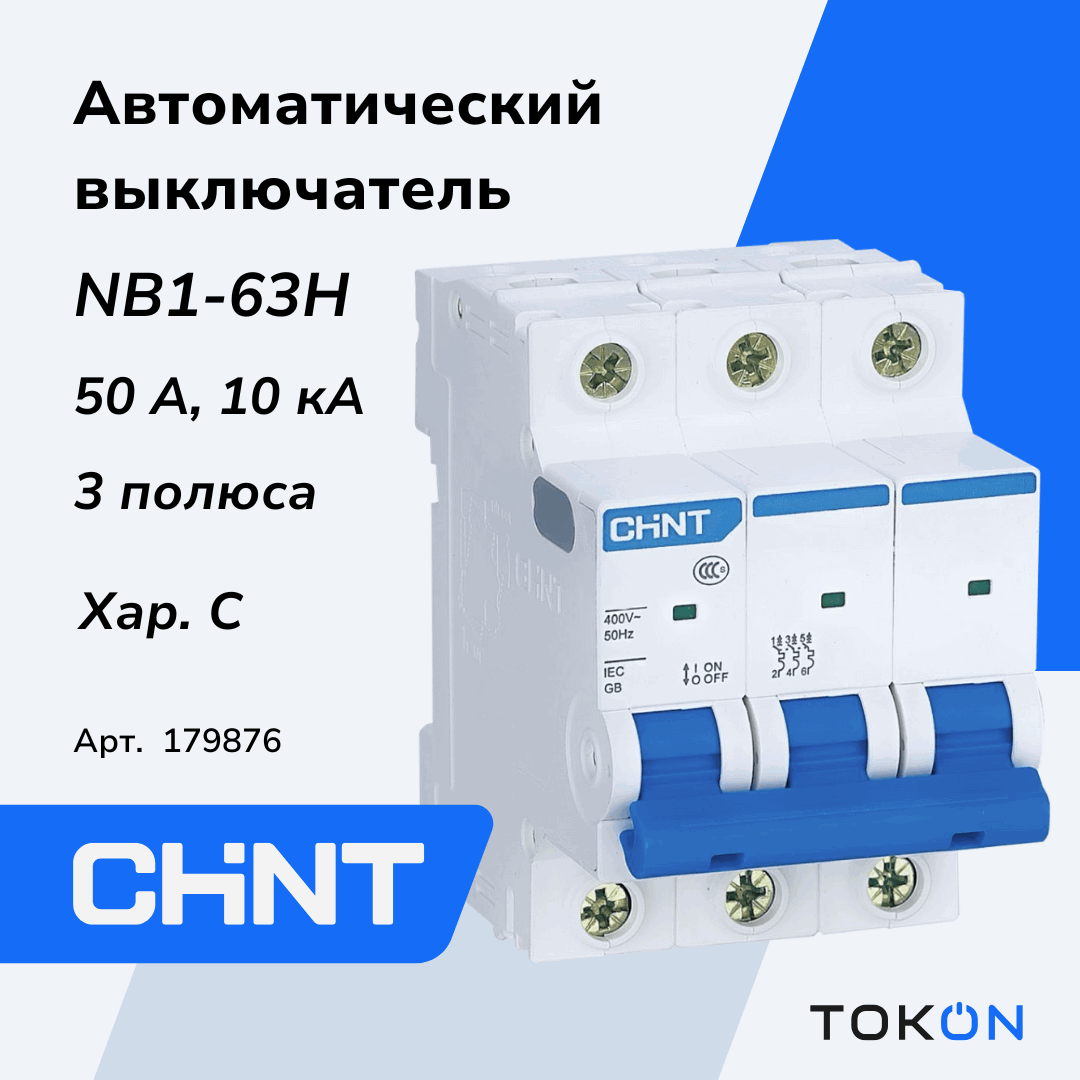

Автоматический выключатель 50А CHINT NB1-63H 3P 10кА х-ка C (R)

Общее

Автоматический выключатель CHINT серии NB1-63, модель NB1-63H в трёхполюсном исполнении, предназначен для распределительных сетей переменного тока и обеспечивает защиту цепей при номинальном токе 50 А. Характеристика срабатывания — C, что делает устройство универсальным решением для цепей с умеренными пусковыми токами и обычными нагрузками. Устройство выпускается с типом расцепителя термомагнитного действия и соответствует действующим стандартам качества и безопасности.

Электрические параметры

Выключатель рассчитан на рабочее напряжение 400 В в сетях переменного тока при частоте 50–60 Гц и выдерживает номинальное импульсное напряжение 4 кВ при изоляционном напряжении до 500 В. Номинальная отключающая способность достигает 10 кА, а предел электромагнитного отключения составляет примерно 5–10 крат от установленного тока, что обеспечивает надежную работу при коротких замыканиях. Термомагнитный расцепитель сочетает защиту от длительных перегрузок и быстрый автоматический разрыв при коротком замыкании.

Механические характеристики

По долговечности изделие демонстрирует электрическую износостойкость до 4000 циклов и механическую износостойкость до 20000 циклов, что гарантирует длительный срок службы в стандартных условиях эксплуатации. Степень загрязнения среды соответствует уровню 2, степень защиты корпуса — IP20, а компактные габариты 54×80×78 мм и ширина в 3 модульных единицы облегчают планирование монтажного пространства в распределительных щитах.

Монтажные особенности

Трёхполюсный модуль занимает три модуля по ширине и имеет типовые габаритные размеры, что упрощает расчёт занимаемого места в модульных шкафах и панелях. Для проектировщиков и монтажников доступна техническая документация и подтверждающие сертификаты: паспорт устройства NB1-63(H), сертификат соответствия ЕАС для NB1-63(H,DC) и 3D-модель для интеграции в схемы сборки.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Надёжная защита цепей переменного тока при рабочем напряжении до 400 В и частоте 50–60 Гц.
• Высокая отключающая способность 10 кА обеспечивает эффективное прерывание коротких замыканий.
• Термомагнитное исполнение с пределом электромагнитного отключения 5–10 In сочетает защиту от перегрузок и быстрый разрыв при КЗ.
• Компактный форм-фактор — 54×80×78 мм и ширина 3 модульных позиции — удобен для плотной компоновки в щитах.
• Длительный ресурс: 4000 электрических и 20000 механических циклов для стабильной работы в эксплуатации.
• Соответствие международным и национальным стандартам с наличием паспорта и сертификатов, а также 3D-модели для проектирования.
• Рабочая температура от −25 до +40 °C делает устройство пригодным для широкого диапазона условий эксплуатации.
