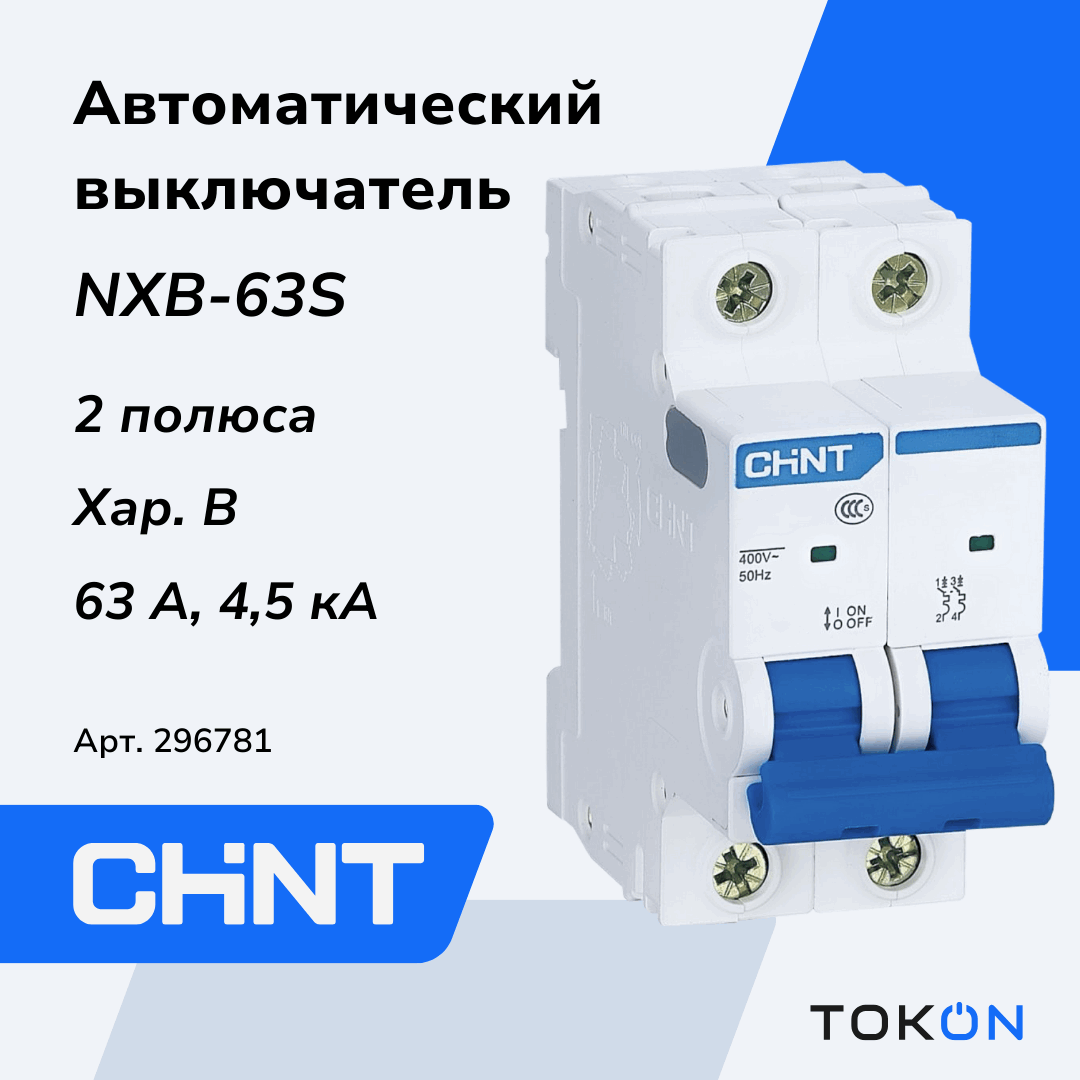

Автоматический выключатель 63А CHINT NXB-63S 2P 4,5кА х-ка B (R)

Общее

Автоматический выключатель CHINT серии NXB-63S — модульное решение для надежной защиты цепей переменного тока. Модель с характеристикой срабатывания B рассчитана на номинальный ток 63 А и обеспечивает селективную защиту двухполюсных линий в распределительных щитах. Устройство сочетает компактные габариты и соответствие международным стандартам IEC 60898-1 и IEC 60947-2, прилагается паспорт и сертификат соответствия ЕАС.

Электрические параметры

Выключатель предназначен для работы в сетях переменного тока при номинальном рабочем напряжении до 400 В и частоте 50–60 Гц, с номинальным изоляционным напряжением 300 В и импульсной стойкостью 4 кВ. Термомагнитный расцепитель с характеристикой B и пределом электромагнитного отключения в диапазоне 3…5 In обеспечивает срабатывание при перегрузках и коротких замыканиях, а номинальная отключающая способность 4,5 кА гарантирует устойчивость к типичным аварийным токам в коммерческих и промышленных сетях.

Механические характеристики

Корпус с модульной шириной 2 модуля имеет габариты 36×80×77,8 мм и степень защиты IP20, что делает изделие компактным и удобным для плотной установки в щитах. Высокая ресурсная прочность подтверждается механической износостойкостью до 20 000 циклов и электрической износостойкостью до 10 000 циклов, а класс загрязнения среды 2 указывает на пригодность для типичных эксплуатационных условий.

Монтажные особенности

Модульный форм-фактор и ширина 2 модульных расстояния упрощают интеграцию в стандартные распределительные шкафы и обеспечивают совместимость с модульными аксессуарами. Указанные компактные габариты и паспорт устройства упрощают подбор места установки и планирование компоновки, а документация по сертификации доступна для подтверждения соответствия требованиям безопасности.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Компактный размер обеспечивает экономию места в распределительном щите при сохранении полной функциональности защиты.
• Термомагнитный расцепитель с характеристикой B и пределом 3…5 In обеспечивает надёжную селективную защиту от перегрузок и коротких замыканий.
• Номинальная отключающая способность 4,5 кА гарантирует устойчивость к типичным рабочим аварийным токам.
• Высокая механическая и электрическая износостойкость обеспечивает длительный срок службы при интенсивной эксплуатации.
• Соответствие международным стандартам и наличие паспорта и сертификата ЕАС упрощают приёмку и соответствие требованиям проектной документации.
