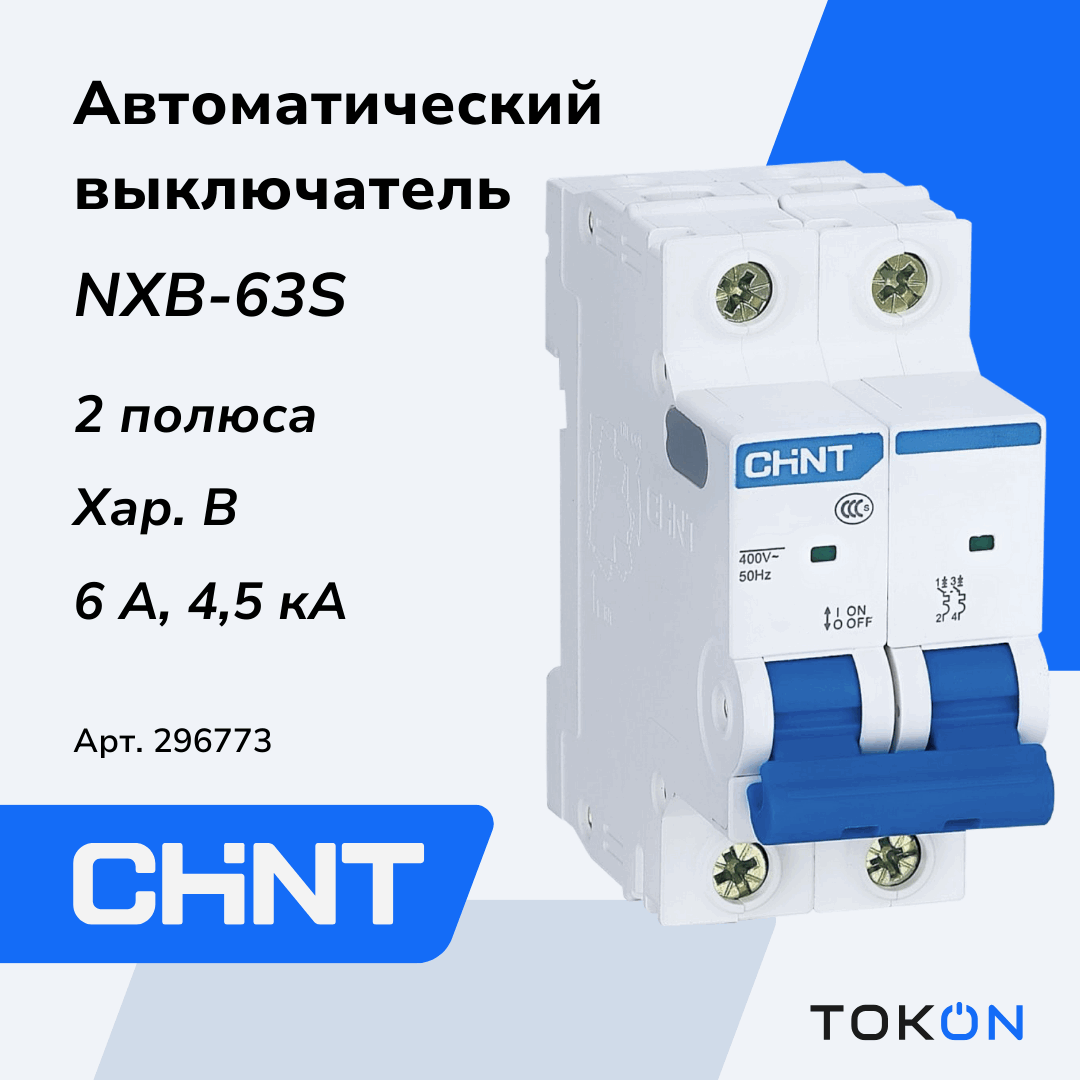

Автоматический выключатель 6А CHINT NXB-63S 2P 4,5кА х-ка B (R)

Общее

Автоматический выключатель CHINT серии NXB-63S в исполнении 6 А и двухполюсном варианте 2P представляет собой модульное решение для компактной защиты электрических цепей с характеристикой срабатывания B. Модель с отключающей способностью 4,5 кА предназначена для защиты от перегрузок и коротких замыканий в сетях переменного тока и имеет подтверждение соответствия и паспорт изделия, доступные у производителя.

Электрические параметры

Устройство рассчитано на работу в сети переменного тока при номинальном рабочем напряжении до 400 В и частоте 50–60 Гц, с номинальным током 6 А и номинальной изоляцией 300 В. Термомагнитный расцепитель с характеристикой B обеспечивает отключение по электромагнитной составляющей в диапазоне примерно от трех до пяти кратных значений In, при этом заявленная отключающая способность составляет 4,5 кА, а номинальное импульсное выдерживаемое напряжение — 4 кВ. Электрическая износостойкость обеспечивает порядка 10000 циклов работы.

Механические характеристики

Корпус устройства имеет габариты 36×80×77,8 мм и занимает две модульные единицы по ширине, что облегчает размещение в распределительных сборках. Степень защиты по корпусу — IP20 при классе загрязнения 2; механическая долговечность рассчитана примерно на 20000 циклов, гарантийный срок для конечного потребителя — до 60 месяцев с даты продажи. Рабочая температура окружающей среды варьируется от −35 °C до +70 °C.

Монтажные особенности

Компактные габариты и модульная ширина в 2 модуля упрощают интеграцию выключателя в типовые панели и боксы, при этом требования по защите от доступа соответствуют корпусной степени IP20. Учитывая диапазон рабочих температур и степень загрязнения, монтаж следует планировать в соответствии с условиями эксплуатации, указанными в паспорте изделия и сопровождающей документации.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Надёжная защита от коротких замыканий и перегрузок благодаря термомагнитному расцепителю и отключающей способности 4,5 кА.
• Компактный модульный форм-фактор 2 модуля облегчает установку в ограниченном пространстве щитов и панелей.
• Высокая механическая и электрическая выносливость обеспечивает долговременную эксплуатацию при интенсивных циклах включения.
• Широкий температурный диапазон эксплуатации позволяет использовать устройство в различных климатических условиях.
• Соответствие международным стандартам IEC 60898-1 и IEC 60947-2 и наличие сертификата соответствия подтверждают применимость в профессиональных системах распределения.
