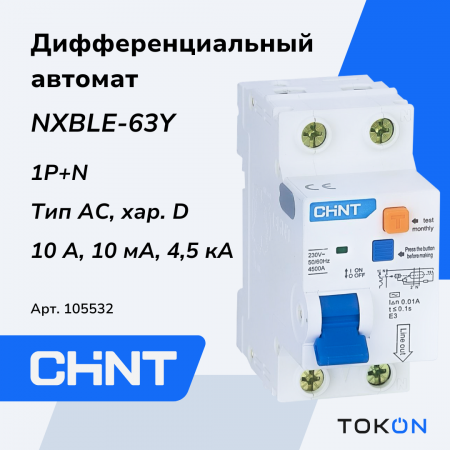

Дифференциальный автомат 10А CHINT NXBLE-63Y 1P+N 10мА электронный тип AС х-ка D 4,5кА (R)

Общее

Дифференциальный автомат CHINT серии NXBLE-63Y — компактное модульное решение для однофазных цепей, объединяющее функции дифференциальной защиты и автоматического отключения при перегрузках и коротких замыканиях. Модель с электронной схемой и типом срабатывания D обеспечивает селективное отключение при остаточном токе 10 мА и рассчитана на работу в сетях переменного тока с номинальным рабочим напряжением 230 В. Паспорт и сертификаты соответствия серии доступны для проверки комплектности и соответствия стандарту IEC 61009-1 и требованиям ЕАС.

Электрические параметры

Устройство спроектировано для переменного напряжения частотой 50/60 Гц и выдерживает номинальное напряжение изоляции до 500 В; номинальный импульсный пробой составляет 4 кВ. При номинальном рабочем напряжении 230 В аппарат обеспечивает отключающую способность 4,5 кА и чувствительность по току утечки 10 мА при типе тока утечки AC, что делает его пригодным для задач с повышенными требованиями к селективности и быстродействию.

Механические характеристики

Корпус имеет модульную ширину в 2 модуля и габаритные размеры 36×77×76,5 мм, степень защиты IP20 позволяет устанавливать прибор в стандартных распределительных щитах. Конструкция рассчитана на механическую выносливость до 20 000 циклов и электрическую долговечность до 10 000 срабатываний при рабочем диапазоне температур от −35 до +70 °C и степени загрязнения среды 2.

Монтажные особенности

Устройство занимает небольшую монтажную площадь благодаря 2‑модульной ширине и стандартизированным габаритам, что упрощает интеграцию в распределительные щиты и панели. Поставляемая документация включает паспорт и сертификаты, облегчающие проверку соответствия при приёмке и вводе в эксплуатацию.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Высокая чувствительность к утечкам 10 мА обеспечивает надёжную защиту людей и оборудования в однофазных цепях.
• Комбинация дифференциальной защиты и отключающей способности 4,5 кА гарантирует эффективное прерывание аварийных токов.
• Компактные габариты и модульная ширина в 2 модуля экономят место в щите и упрощают монтаж.
• Широкий температурный диапазон и ресурс по циклам обеспечивают долговременную эксплуатацию в разных условиях.
• Соответствие международным стандартам IEC 61009-1 и наличие документов ЕАС подтверждают качество и пригодность для сертифицированных проектов.
