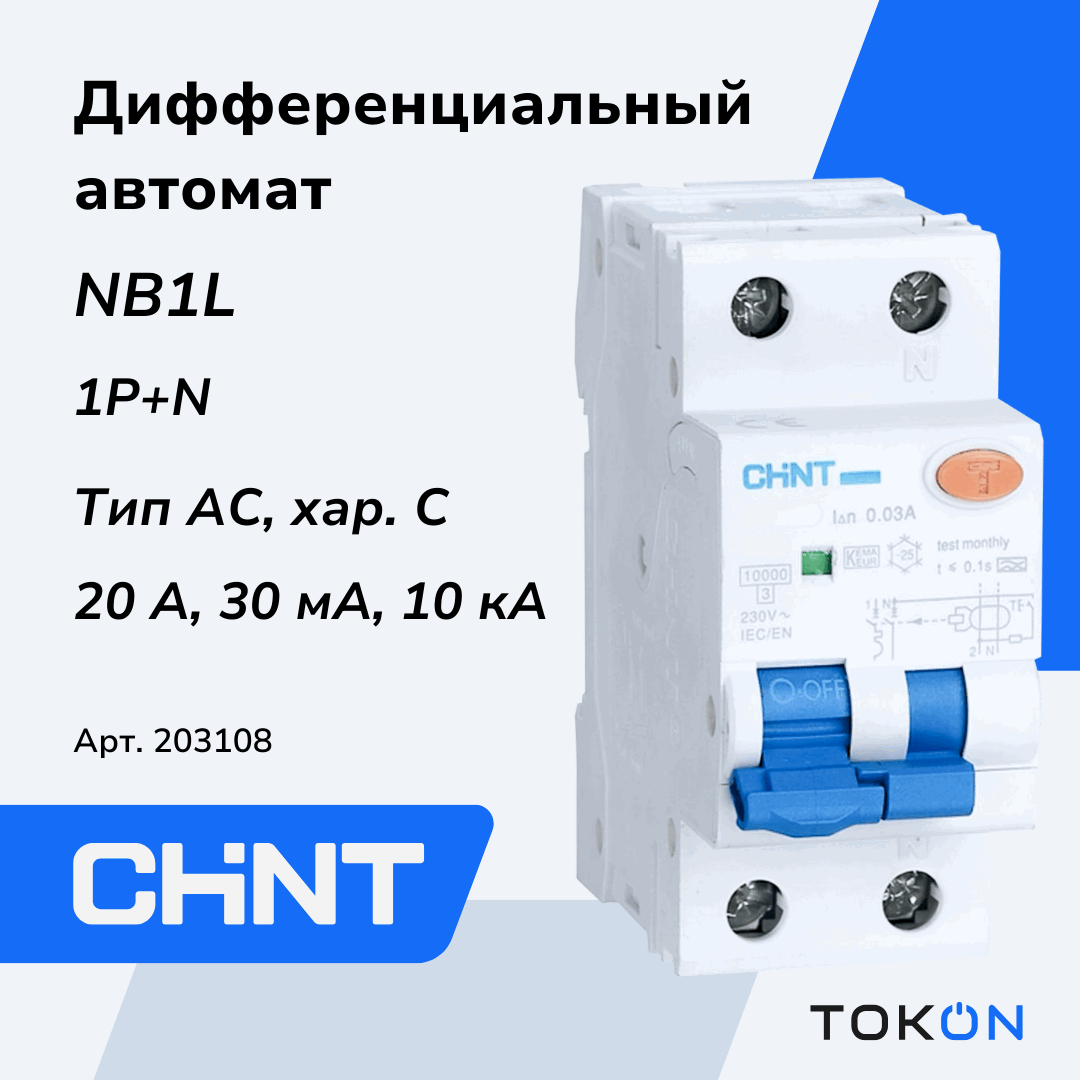

Дифференциальный автомат 20A CHINT NB1L 1P+N 30мА тип AC 10кА х-ка C (36mm) (R)

Общее

CHINT представляет дифференциальный автомат NB1L — компактное и функциональное решение для защиты однофазных цепей с нейтралью (1P+N). Модель рассчитана на номинальный ток 20 А и объединяет защиту от перегрузок и утечек с чувствительностью 30 мА, что делает её подходящей для жилых и коммерческих электроустановок, где критична безопасность людей и оборудования.

Устройство серии NB1L соответствует современным требованиям по стандартизации и сертификации, имеет паспорт и монтажную документацию производителя, что упрощает выбор и ввод в эксплуатацию на объекте.

Электрические параметры

Автомат спроектирован для работы в переменных сетях с номинальным рабочим напряжением 230 В и частотой 50/60 Гц; тип тока утечки — AC, с классом чувствительности 30 мА, а срабатывающая характеристика по перегрузке — C. Высокая отключающая способность на уровне 10 кА и номинальное импульсное выдерживаемое напряжение 6 кВ обеспечивают надёжную реакцию при коротких замыканиях и переходных помехах, при этом номинальное напряжение изоляции выдерживает до 500 В.

Механические характеристики

Корпус имеет компактные габариты 36×86×77 мм и занимает 2 модульных ширины, степень защиты IP20 и степень загрязнения среды 2 обеспечивают применение в стандартных щитовых условиях. Конструкция рассчитана на длительный ресурс работы: механическая и электрическая износостойкость по 2000 циклов, а рабочая температура окружающей среды варьируется от −25 до +40 °C.

Монтажные особенности

Небольшая модульная ширина и унифицированные размеры упрощают размещение в распределительных щитах и интеграцию в существующие цепи; полная монтажная инструкция, паспорт устройства, сертификаты соответствия и 3D‑модель доступны в документации производителя для быстрой подготовки и проверки схемы установки.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Компактный форм‑фактор на 2 модуля позволяет экономить место в щите при сохранении всех функций дифавтомата.
• Сочетание чувствительности 30 мА и характеристики C с отключающей способностью 10 кА обеспечивает своевременную защиту от утечек и коротких замыканий.
• Соответствие ГОСТ Р 51327.1 (МЭК 61009‑1) и наличие паспортов и сертификатов упрощают процедуру приемки и документальное сопровождение.
• Высокая стойкость к циклическим нагрузкам (2000 циклов) и широкий температурный диапазон гарантируют стабильную работу в разных условиях эксплуатации.
• Унифицированные размеры и подробная монтажная документация ускоряют проектирование и установку на объекте.
• Гарантийный срок для конечного потребителя — до 60 месяцев с даты продажи.
