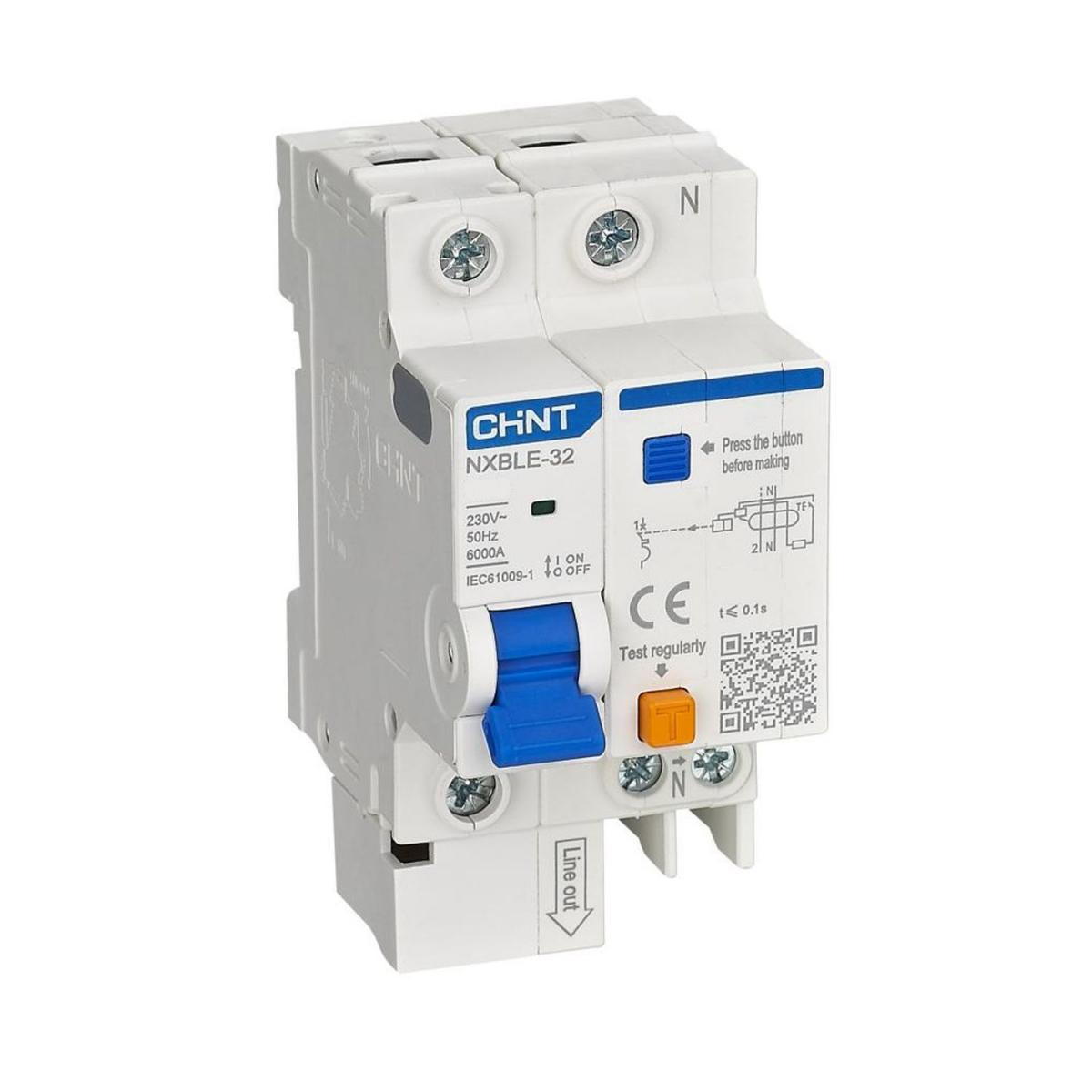

Дифференциальный автомат 20A CHINT NXBLE-32 1+N х-ка C 30мА тип AC 6кА (R)

Общее

Дифференциальный автомат 20A CHINT NXBLE-32 1+N х-ка C 30мА тип AC 6кА — модульное решение бренда CHINT для защиты цепей с комбинированной функцией автоматического отключения и контроля утечки. Модель серии NXBLE-32 объединяет классическую селективность с защитой от токов утечки переменного характера и предназначена для установки в распределительных щитах, где важны надежность и компактность.

Электрические параметры

Устройство рассчитано на рабочее напряжение 230 В при частоте 50/60 Гц и обеспечивает защиту при номинальном токе 20 А с показа тельным характером срабатывания C; комбинированная конструкция включает дифференциальную защиту AC с порогом срабатывания 30 мА и отключающую способность 6 кА, что позволяет эффективно перекрывать аварийные токи короткого замыкания. Параметры изоляции и перенапряжения — номинальное изоляционное напряжение 300 В и импульсная стойкость 4 кВ — соответствуют требованиям стандарта IEC61009-1 и подтверждены комплектом сертификационных документов.

Механические характеристики

Корпус имеет компактные габариты 45x94,5x76,8 мм и занимает 2,5 модульных ширин, степень защиты IP20 обеспечивает базовую защиту в классических щитовых компоновках, а степень загрязнения среды указана как 2. Устройство рассчитано на длительный срок службы: механическая износостойкость составляет 20 000 циклов, электрическая износостойкость — 10 000 циклов, а рабочий диапазон температур окружающей среды простирается от −25 до +40 °C.

Монтажные особенности

Модель разработана с учетом модульной компоновки щитов: небольшая ширина в 2,5 модуля и стандартные габариты облегчают размещение в рядах и экономят пространство. Наличие паспорта изделия и сертификатов позволяет упростить приемку и ввод в эксплуатацию в составе распределительных систем.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Компактный модульный корпус экономит место в щите и упрощает группировку нескольких устройств.
• Сочетание дифференциальной защиты AC 30 мА и характеристики C обеспечивает надежное обнаружение утечек и защиту от перегрузок и коротких замыканий.
• Высокая электрическая и механическая износостойкость гарантирует длительную эксплуатацию при частых операциях включения и выключения.
• Соответствие IEC61009-1 и наличие подтверждающей документации упрощают нормативную приемку и применение в коммерческих проектах.
• Широкий рабочий температурный диапазон позволяет использовать изделие в разных климатических условиях.
