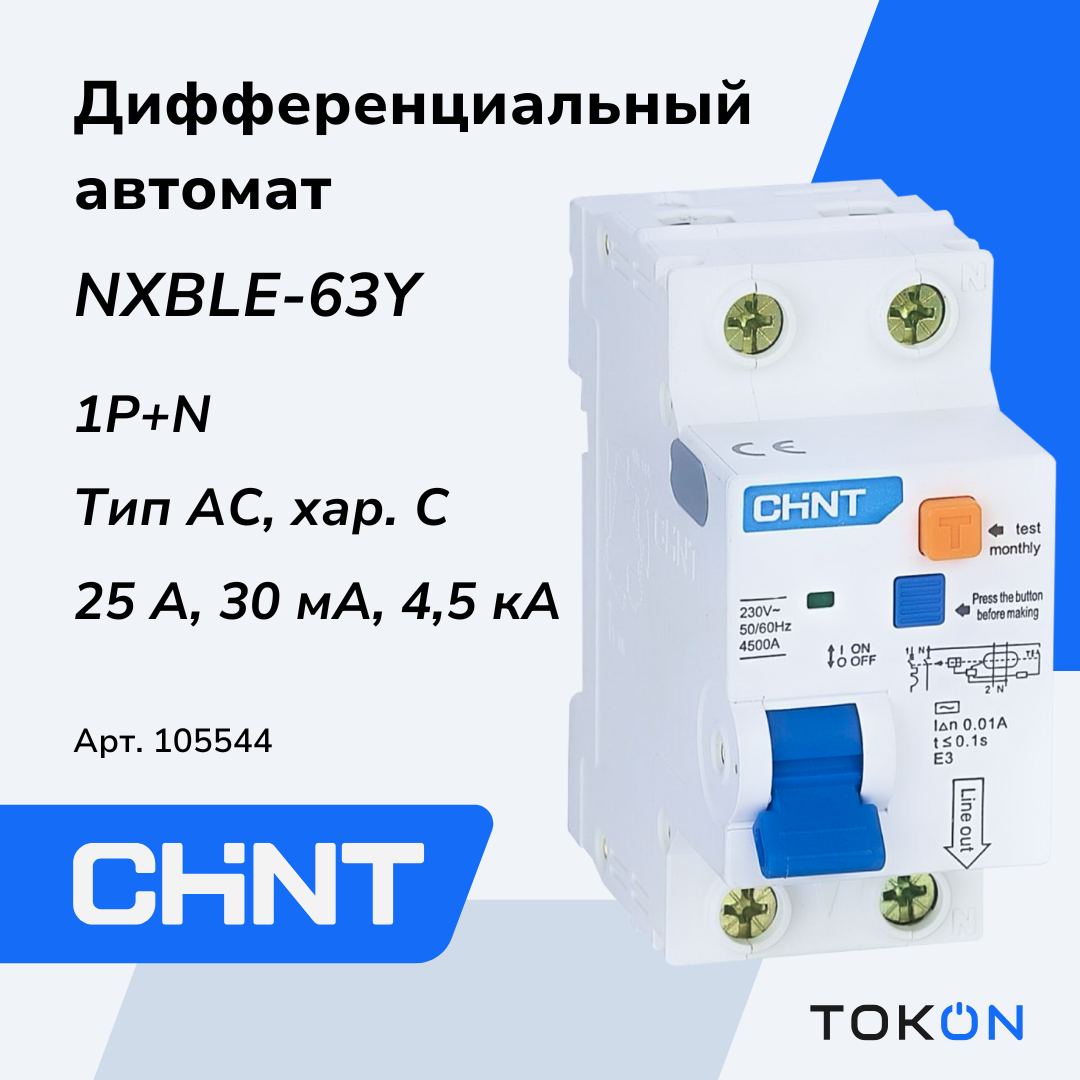

Дифференциальный автомат 25А CHINT NXBLE-63Y 1P+N 30мА электронный тип AС х-ка C 4,5кА (R)

Общее

Дифференциальный автомат CHINT серии NXBLE-63Y сочетает в себе защиту от утечек и защиту по току в одном компактном модульном корпусе. Модель рассчитана на работу в сетях переменного тока и предназначена для быстрого отключения при превышении тока или при возникновении дифференциальной утечки, обеспечивая безопасность электроустановок жилых и коммерческих объектов.

Конструкция с электронным блоком срабатывания по типу AC и характеристикой C ориентирована на типовые и индустриальные нагрузки, где важны как селективность, так и надежность в составе распределительных щитов.

Электрические параметры

Аппарат рассчитан на номинальный рабочий уровень 230 В при частоте 50/60 Гц и обеспечивает номинальный ток 25 А с отключающей способностью 4,5 кА, что обеспечивает надежное прерывание короткого замыкания в типовых цепях. Чувствительность к дифференциальному току составляет 30 мА по типу AC, номинальное импульсное выдерживаемое напряжение равно 4 кВ, а номинальное напряжение изоляции достигает 500 В, что соответствует требованиям по помехоустойчивости и безопасной изоляции.

Механические характеристики

Компактные габариты 36×77×76,5 мм и ширина в два модульных расстояния обеспечивают экономию места в щитах при сохранении прочной конструкции с механической износостойкостью до 20 000 циклов и электрической износостойкостью до 10 000 циклов. Степень защиты корпуса IP20 и степень загрязнения среды 2 соответствуют требованиям типовых монтажных условий.

Монтажные особенности

Устройство имеет стандартный модульный форм-фактор с шириной в 2 модуля, что упрощает интеграцию в типовые распределительные щиты и упорядочение коммутационной зоны. Рабочая температура от −35 до +70 °C и соответствие стандарту IEC 61009-1 обеспечивают пригодность к эксплуатации в широком диапазоне климатических условий и в составе сертифицированных систем.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Комплексная защита от утечек и перегрузок в одном устройстве повышает безопасность и снижает количество компонентов в щите.
• Высокая отключающая способность и чувствительность 30 мА обеспечивают надежное прерывание аварийных режимов в бытовых и коммерческих сетях.
• Компактный модульный корпус с шириной 2 модулей экономит место и упрощает планировку щита при сохранении высокой долговечности.
• Широкий температурный диапазон и повышенные импульсные и изоляционные параметры дают устойчивость к перегрузкам и помехам.
• Наличие паспортной документации, сертификатов соответствия ЕАС и гарантийный срок для конечного потребителя не более 60 месяцев подтверждают готовность к профессиональному применению.
