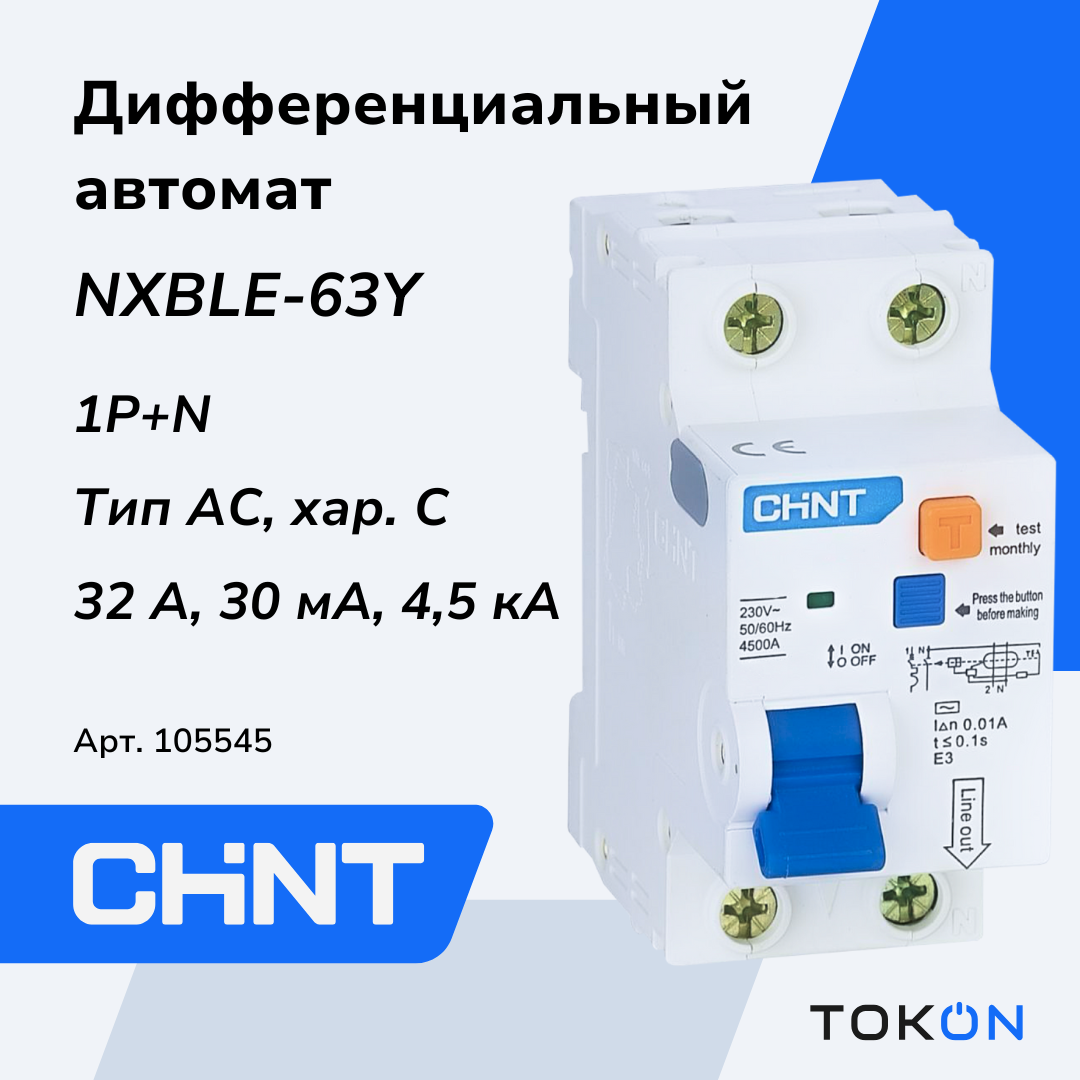

Дифференциальный автомат 32А CHINT NXBLE-63Y 1P+N 30мА электронный тип AС х-ка C 4,5кА (R)

Общее

Дифференциальный автомат CHINT серии NXBLE-63Y сочетает функции устройства защитного отключения и автоматического выключателя в одном компактном корпусе, предназначенном для защиты цепей переменного тока. Модель с рабочим током 32 А, выполненная в конфигурации 1P+N, снабжена электронной схемой чувствительности типа AC и выдерживает утечку на уровне 30 мА, что делает её пригодной для бытовых и коммерческих распределительных щитов.

Изделие сертифицировано по требованиям ЕАС и сопровождается паспортом и комплектом эксплуатационной документации; по результатам проверки пожарной безопасности доступно соответствующее отказное письмо. CHINT позиционирует эту модель как надёжное решение для современных распределительных систем.

Электрические параметры

Аппарат рассчитан на номинальное рабочее напряжение 230 В при частоте сети 50/60 Гц и предназначен для переменного тока; его токовая характеристика соответствует типу C, что обеспечивает корректную селективность при пусковых токах и индуктивных нагрузках. Отключающая способность составляет 4,5 кА, номинальное выдерживаемое изоляционное напряжение достигает 500 В, а импульсная стойкость — 4 кВ, что гарантирует устойчивость к коммутационным перенапряжениям.

Электронная реализация дифференциальной защиты обеспечивает срабатывание при утечке 30 мА для тока утечки типа AC, при этом электрическая износостойкость подтверждена ресурсом в 10 000 коммутационных циклов.

Механические характеристики

Устройство занимает 2 модульных расстояния и имеет габариты 36×77×76,5 мм, что облегчает групповую установку в щите и экономит место на DIN-рейке. Степень защиты корпуса — IP20, степень загрязнения среды — 2, механическая износостойкость составляет 20 000 циклов, а рабочий температурный диапазон простирается от −35 °C до +70 °C, обеспечивая эксплуатацию в широком спектре условий.

Монтажные особенности

Компактные габариты и модульная ширина в 2 положения упрощают монтаж и группировку в стандартных распределительных щитах; конструкция рассчитана на типовую установку в модульных линиях, при этом паспорт и монтажная документация доступны для быстрого проектирования и ввода в эксплуатацию.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Компактность и модульная ширина в 2 положения упрощают размещение в распределительном щите и экономят монтажное пространство.
• Электронная дифференциальная защита типа AC с порогом 30 мА обеспечивает надёжную защиту людей и оборудования от токов утечки.
• Характеристика C и отключающая способность 4,5 кА гарантируют надёжное отключение при перегрузках и коротких замыканиях в цепях с индуктивной нагрузкой.
• Высокие износостойкость и широкий температурный диапазон обеспечивают длительный срок службы в разнообразных эксплуатационных условиях.
• Соответствие стандарту IEC 61009-1 и наличие паспортной и сертификационной документации упрощают согласование и ввод в эксплуатацию.
