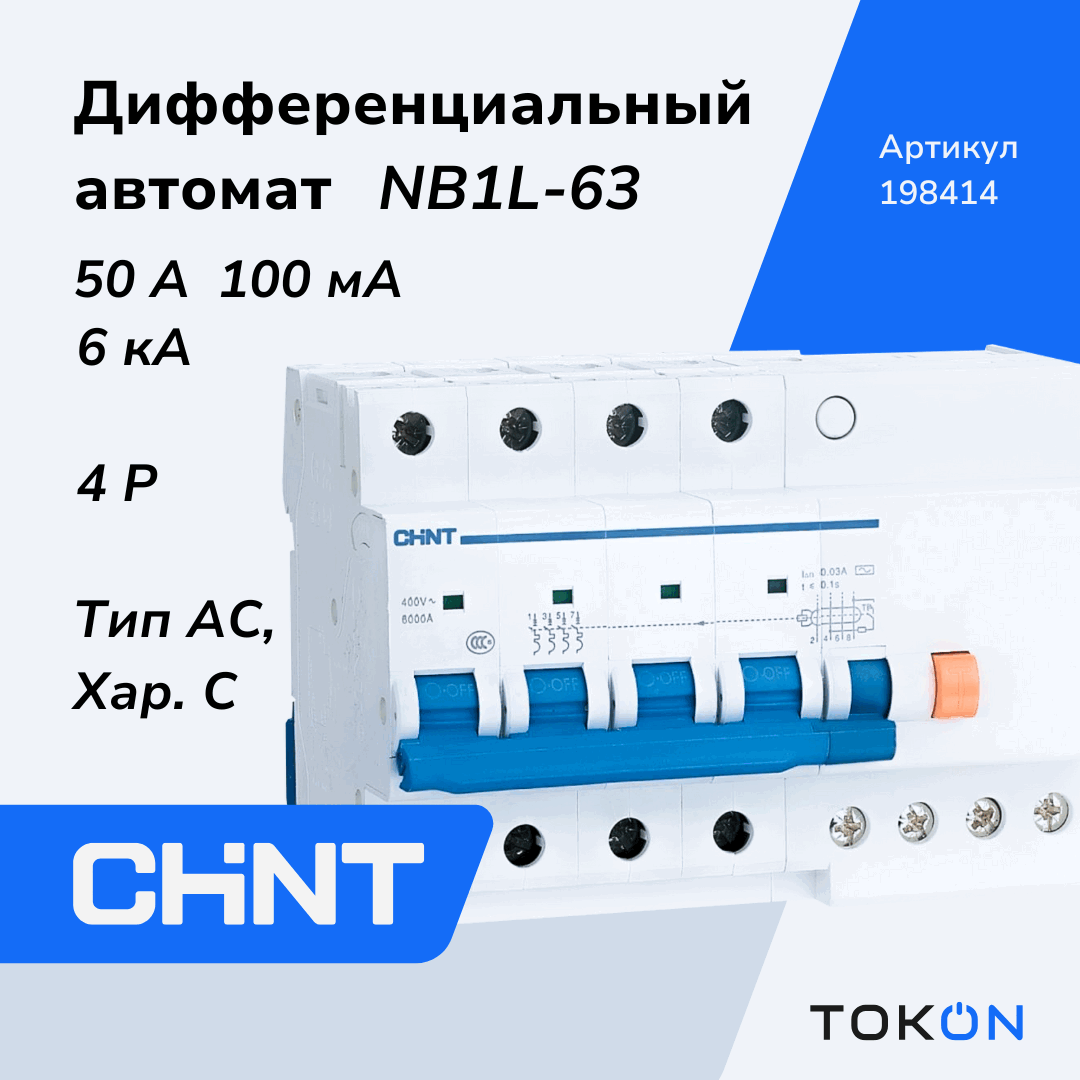

Дифференциальный автомат 50A CHINT NB1L-63 4P 100мА тип AC 6кА х-ка C (R)

Общее

Представляем дифференциальный автомат CHINT серии NB1L-63 — модель для комбинированной защиты с номинальным током 50 A, четырьмя полюсами и чувствительностью по утечке 100 mA. Устройство объединяет функции автоматического выключателя и УЗО, обеспечивая селективную защиту цепей переменного тока при рабочем напряжении до 400 В и с характеристикой срабатывания типа C.

Компактный корпус серии NB1L-63, рассчитанный на модульную ширину 7.5, спроектирован для удобной интеграции в распределительные щиты и соответствует требованиям безопасности и сертификации CHINT.

Электрические параметры

При работе в сети переменного тока (AC) устройство поддерживает частоты 50/60 Гц и номинальное рабочее напряжение 400 В при номинальном изоляционном напряжении 500 В. Класс срабатывания AC с током утечки 100 мА обеспечивает своевременное отключение при пробоях изоляции, а отключающая способность 6 кА в сочетании с импульсной стойкостью 4 кВ гарантирует надёжность при коротких замыканиях и коммутационных перенапряжениях.

Механические характеристики

Четырёхполюсное исполнение и степень защиты IP20 адаптированы под трёхфазные схемы с нулём; габариты 135×88×78,5 мм и ширина 7.5 модулей позволяют компактно разместить прибор в щите. Параметры долговечности включают механическую и электрическую износостойкость по 2000 циклов, а степень загрязнения 2 и рабочая температура от −25 до +40 °C соответствуют типовым условиям эксплуатации.

Монтажные особенности

Модульная конструкция и указанные габариты упрощают планирование компоновки в стандартных щитах; для проектирования и монтажа доступны паспорт устройства, инструкция по монтажу и 3D‑модель. Наличие документации и сертификационных материалов облегчает проверку соответствия при приёмке и вводе в эксплуатацию.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Надёжная дифференциальная защита в сетях переменного тока благодаря типу AC и чувствительности 100 мА.
• Высокая отключающая способность 6 кА и импульсная стойкость 4 кВ повышают устойчивость к коротким замыканиям и перенапряжениям.
• Четырёхполюсное исполнение и модульная ширина 7.5 упрощают интеграцию в трёхфазные распределительные щиты.
• Компактные габариты и степень защиты IP20 экономят место в шкафу при стандартной защите оборудования.
• Длительный ресурс по механической и электрической износостойкости по 2000 циклов и широкий температурный диапазон обеспечивают стабильную работу в типичных условиях.
• Соответствие ГОСТ Р 51327.1 (МЭК 61009-1) и наличие паспорта и инструкции подтверждают сертифицированное качество и готовность к промышленному применению.
