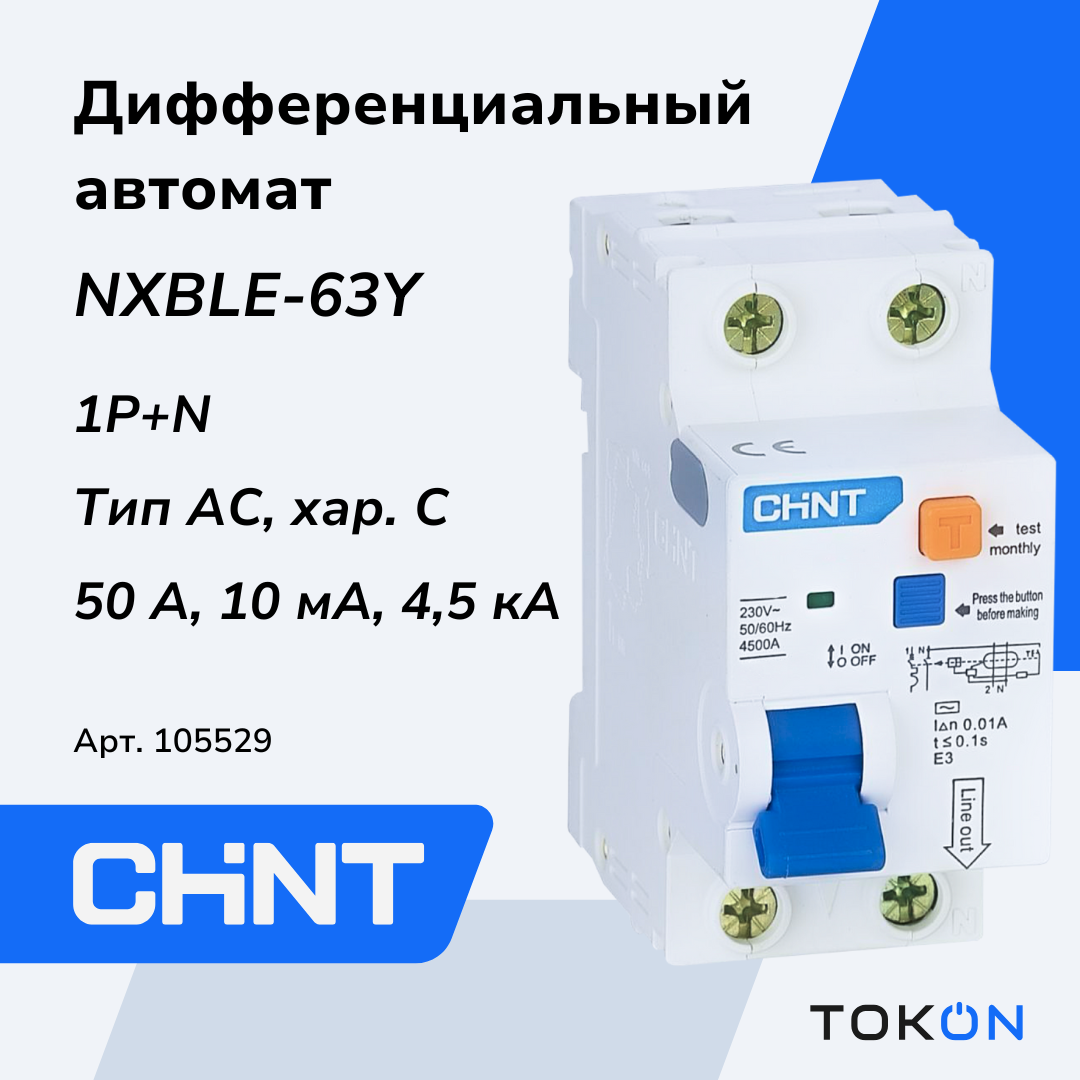

Дифференциальный автомат 50А CHINT NXBLE-63Y 1P+N 10мА электронный тип AС х-ка C 4,5кА (R)

Общее

Дифференциальный автомат серии NXBLE-63Y от CHINT представляет собой сочетание электронного расцепителя и чувствительного устройства утечки, предназначенное для защиты цепей переменного тока. Модель рассчитана на однополюсное исполнение с нейтралью и обеспечивает высокую селективность срабатывания при токах утечки 10 мА, что делает её подходящей для защиты людей и техники в помещениях с повышенными требованиями безопасности.

Устройство соответствует международному стандарту IEC 61009-1 и имеет необходимые подтверждающие документы EAC и паспорт изделия, что упрощает ввод в эксплуатацию и оформление сопроводительной документации.

Электрические параметры

Автомат рассчитан на рабочее напряжение 230 В переменного тока с частотой 50/60 Гц и выдерживает импульсные перенапряжения до 4 кВ, а изоляция сконструирована на 500 В, обеспечивая надёжность при переменных эксплуатационных условиях. Элемент рассчитан на токовую нагрузку до 50 А и рассчитан на отключающую способность 4,5 кА, при этом электронный расцепитель с характеристикой срабатывания C обеспечивает защиту от перегрузок и коротких замыканий в типичных бытовых и коммерческих цепях.

Механические характеристики

Компактный двухмодульный корпус с габаритными размерами 36×77×76,5 мм экономит место в распределительном щите и соответствует форм-фактору шириной в два модульных расстояния. Степень защиты IP20 и степень загрязнения среды 2 определяют область применения внутри закрытых электрощитов, а ресурс механической прочности до 20 000 циклов и электрической износостойкости до 10 000 циклов гарантирует длительную эксплуатацию при регулярных коммутациях.

Монтажные особенности

Устройство выполнено в компактном модульном формате, что облегчает расчёт занимаемого места при проектировании щитов и распределительных панелей; габариты и модульная ширина позволяют планировать плотную компоновку. Благодаря эксплуатационному диапазону температур от −35 до +70 °C и стандартным приспособлениям для модульной установки изделие применимо в большинстве типовых условий монтажа.

Устройство монтируется на стандартную DIN-рейку ТН35 (варианты 35×15мм и 35×7,5мм согласно IEC 60715 / МЭК 60715), допускает любое монтажное положение.

Потребительские преимущества

• Сочетание электронного расцепителя и чувствительности 10 мА обеспечивает высокую защиту от утечек и быстрый ответ на аварийные ситуации.
• Высокая отключающая способность 4,5 кА и характер срабатывания C подходят для защиты цепей с индуктивными нагрузками и короткими замыканиями.
• Компактный двухмодульный корпус экономит место в щите и упрощает модернизацию распределительных панелей.
• Широкий диапазон рабочих температур и повышенные механические и электрические ресурсы гарантируют надёжность при эксплуатации в тяжёлых условиях.
• Соответствие IEC 61009-1 и наличие EAC‑сертификации упрощают приемку и ввод в эксплуатацию.
• Гарантийный срок до 60 месяцев подтверждает ресурс и уверенность производителя в качестве изделия.
