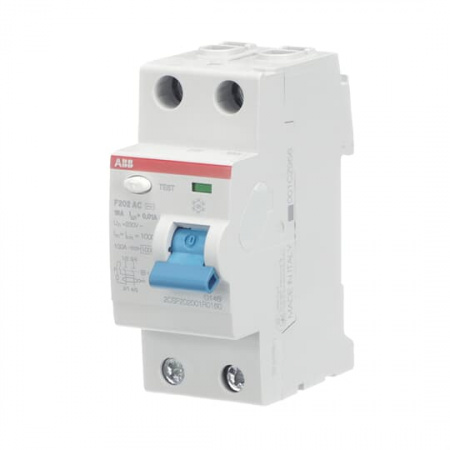

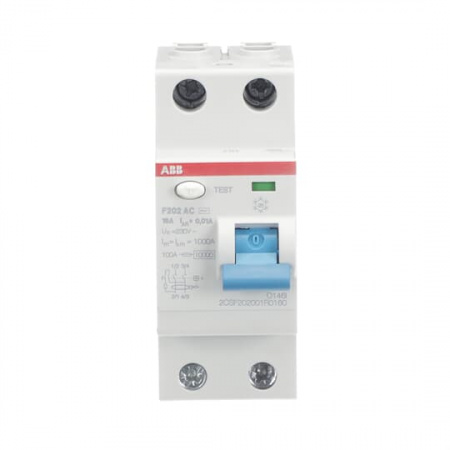

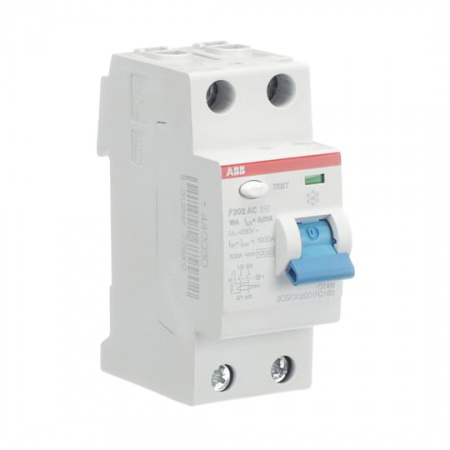

Устройство защитного отключения УЗО 16A АВВ 2P 6kA тип AC 10mA 2CSF202001R0160 F202 AC-16/0,01

Общее

УЗО F202 AC-16/0,01 от ABB — 2‑полюсное устройство серии F200, разработанное для максимальной защиты от утечки переменного тока в распределительных щитах. Соответствие стандартам МЭК/EN 61008 и UL 1053 подтверждает промышленную пригодность и совместимость с современными электрическими схемами. Мгновенная рабочая характеристика и чувствительность к переменному остаточному току делают изделие пригодным для ответственных цепей с номинальным рабочим напряжением 230 В и частотой 50/60 Гц.

Электрические параметры

Устройство рассчитано на эксплуатацию при номинальном токе 16 А и номинальном остаточном токе 10 мА, с типом тока утечки AC и мгновенной триггерной характеристикой. Изоляционное напряжение выдерживает до 500 В, импульсное выдерживаемое напряжение достигает 4 кВ, а максимальное рабочее напряжение по стандарту UL/CSA — 277 В; при этом потери мощности при номинальной нагрузке составляют 1,5 Вт на полюс. Для коротких замыканий заявлена отключающая способность 6 кА с номинальной устойчивостью к короткому замыканию 10 кА и рабочей отключающей способностью при коротком замыкании около 1 кА, а максимальный импульсный ток по данным производителя составляет 0,25 кА; электрическая выносливость достигает 10000 циклов.

Механические характеристики

Корпус компактного форм‑фактора занимает 2 модульных места с шириной 35 мм, высотой 85 мм и глубиной 69 мм, при массе примерно 0,2 кг; встроенная глубина монтажной части также составляет 69 мм. Уровень защиты по защите от прикосновения — IP2X, степень загрязнения — 2. Устройство прошло испытания на вибрации и ударные нагрузки: выдерживает вибрационные режимы до 1G и ударные воздействия по стандарту IEC 60068‑2‑27 до 25G (2 удара по 13 мс), обеспечивая надёжность в условиях промышленной эксплуатации при температуре окружающего воздуха от −25 до +55 °C.

Монтажные особенности

Монтаж на стандартную DIN‑рейку обеспечивает быструю установку в щитах; подключение допускает как произвольное подключение источника питания, так и работу с шинопроводом диаметром до 10 мм². Зажимы рассчитаны на жёсткие и гибкие жилы с допустимым сечением до 25 мм² для одиночных и многожильных проводников, а наличие аксессуаров облегчает интеграцию в существующие сборки и расширение функционала.

Потребительские преимущества

• Высокая чувствительность к утечке при 10 мА обеспечивает защиту людей и чувствительного оборудования в критических цепях.
• Соответствие международным стандартам и компактный 2‑модульный корпус упрощают интеграцию в типовые распределительные щиты.
• Надёжность при коротких замыканиях и испытаниях на вибрацию и удар гарантирует стабильную работу в промышленной среде.
• Широкая совместимость с проводниками до 25 мм² и возможностью подключения шинопровода ускоряет монтаж и снижает количество дополнительных комплектующих.
• Длительный срок службы при электрической выносливости в 10000 циклов и низкие потери мощности делают устройство пригодным для длительной эксплуатации.
