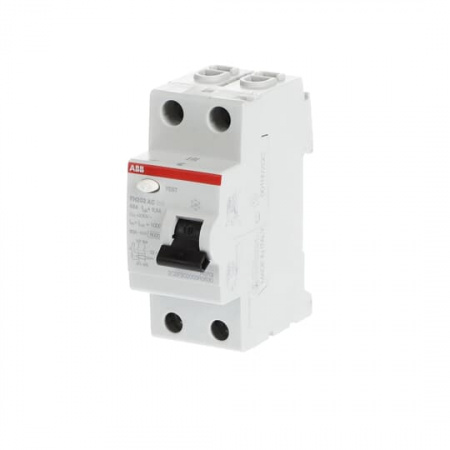

Устройство защитного отключения УЗО 63A АВВ 2P 6kA тип AC 300mA 2CSF202003R3630 FH202 AC-63/0,3

Общее

FH202 AC-63/0,3 — двухполюсное устройство защитного отключения серии FH200 от ABB, спроектированное для применения в бытовых и промышленных цепях переменного тока. Устройство соответствует МЭК/ЕН 61008 и поставляется с заводской сборкой в Италии, предлагая мгновенную характеристику срабатывания и тип утечки AC для надежной защиты от токов утечки.

Электрические параметры

Конструкция рассчитана на эксплуатацию в сети с рабочим напряжением 230 В и частотой 50 Гц, при этом изоляция выдерживает номинальное напряжение до 500 В и импульсные перенапряжения до 4 кВ. При номинальном токе 63 А устройство обеспечивает отключающую способность до 6 кА, рабочую отключающую способность при коротком замыкании порядка 1 кА и выдерживает импульсные токи до 0,25 кА; номинальный дифференциальный ток для срабатывания составляет 300 мА, а потери мощности при нормальной эксплуатации — около 3,2 Вт на полюс.

Механические характеристики

УЗО компактно по габаритам — ширина корпуса занимает 35 мм (2 модульных промежутка), высота и встроенная глубина составляют 69 мм, чистая глубина — 85 мм, а вес нетто — примерно 0,2 кг. Корпус рассчитан на монтаж на DIN-рейку и имеет защиту от прикосновения соответствующего класса IP2X; конструкция выполнена как двухполюсная.

Монтажные особенности

Подключение предусматривает использование медных жил: многожильные проводники сечением от 10 до 25 мм² или одножильные сечением до 25 мм². Устройство не требует дополнительных аксессуаров и предназначено для работы при температуре окружающей среды от −5 до +40 °C с возможностью хранения при температурах от −40 до +70 °C.

Потребительские преимущества

• Соответствие международному стандарту МЭК/ЕН 61008 обеспечивает проверяемую безопасность и совместимость с существующими электрическими системами.
• Компактные габариты и монтаж на DIN-рейку экономят место в щите и упрощают интеграцию в модульные распределительные системы.
• Высокая отключающая способность в сочетании с рабочей способностью при КЗ обеспечивает надежную защиту нагрузки и линий.
• Мгновенная характеристика срабатывания и тип утечки AC дают быстрый отклик при переменных токах утечки, минимизируя риск поражения при замыкании на землю.
• Простые требования к подключению по сечению жил и широкий температурный диапазон делают установку быстрой и предсказуемой в разных условиях эксплуатации.
