Устройство защитного отключения УЗО 63A АВВ 2P 6kA тип AC 300mA 2CSF204003R3630 FH204 AC-63/0,3

Общее

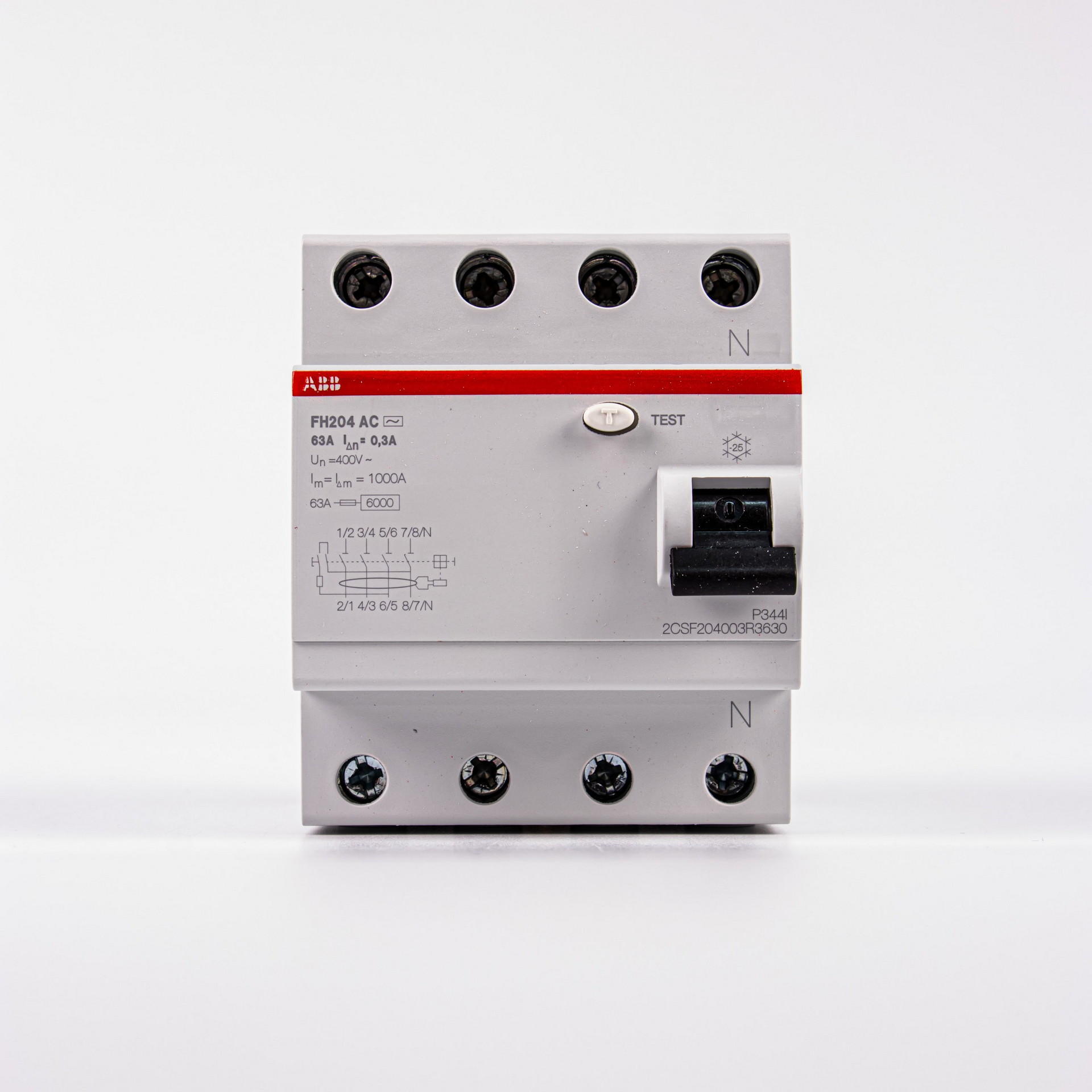

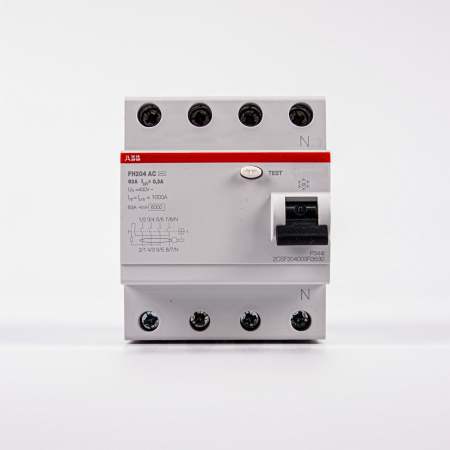

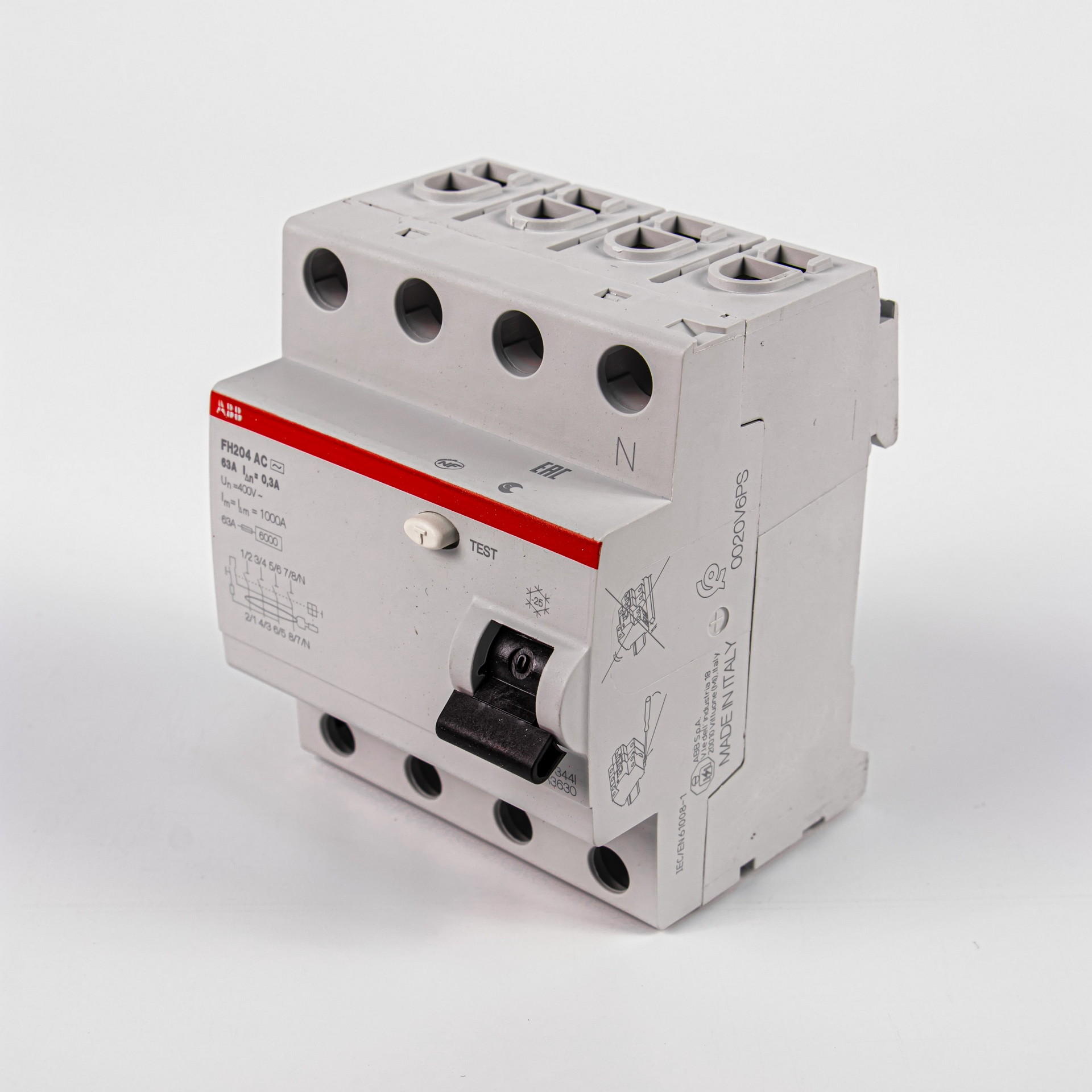

FH204 AC-63/0,3 от ABB — четырехполюсное устройство защитного отключения серии FH200, исполненное по стандарту МЭК / ЕН 61008 и произведённое в ИТАЛИИ. Предназначено для надёжного обнаружения переменного тока утечки и мгновенного отключения цепи при обнаружении аварийных токов, обеспечивает защиту в сетях с фазным/межфазным напряжением 230/400 В. Компактная конструкция и промышленная сборка делают изделие подходящим для распределительных щитов в жилых и небольших коммерческих установках.

Электрические параметры

УЗО рассчитано на рабочее напряжение сети 230/400 В и частоту 50 Гц, с номинальным током 63 А и типом остаточного тока AC — переменный ток с номиналом утечки 300 мА, с мгновенной рабочей характеристикой. Электрическая изоляция выдерживает номинальное напряжение 500 В, импульсное выдерживаемое напряжение достигает 4 кВ, а номинальная отключающая способность по току короткого замыкания составляет 6 кА; рабочая отключающая способность при коротком замыкании отмечена на уровне 1 кА, максимальный импульсный ток — 0,25 кА. Потери мощности при номинальных условиях эксплуатации по одному полюсу составляют 4,4 Вт, при этом SCCR указан как 0,3 А.

Механические характеристики

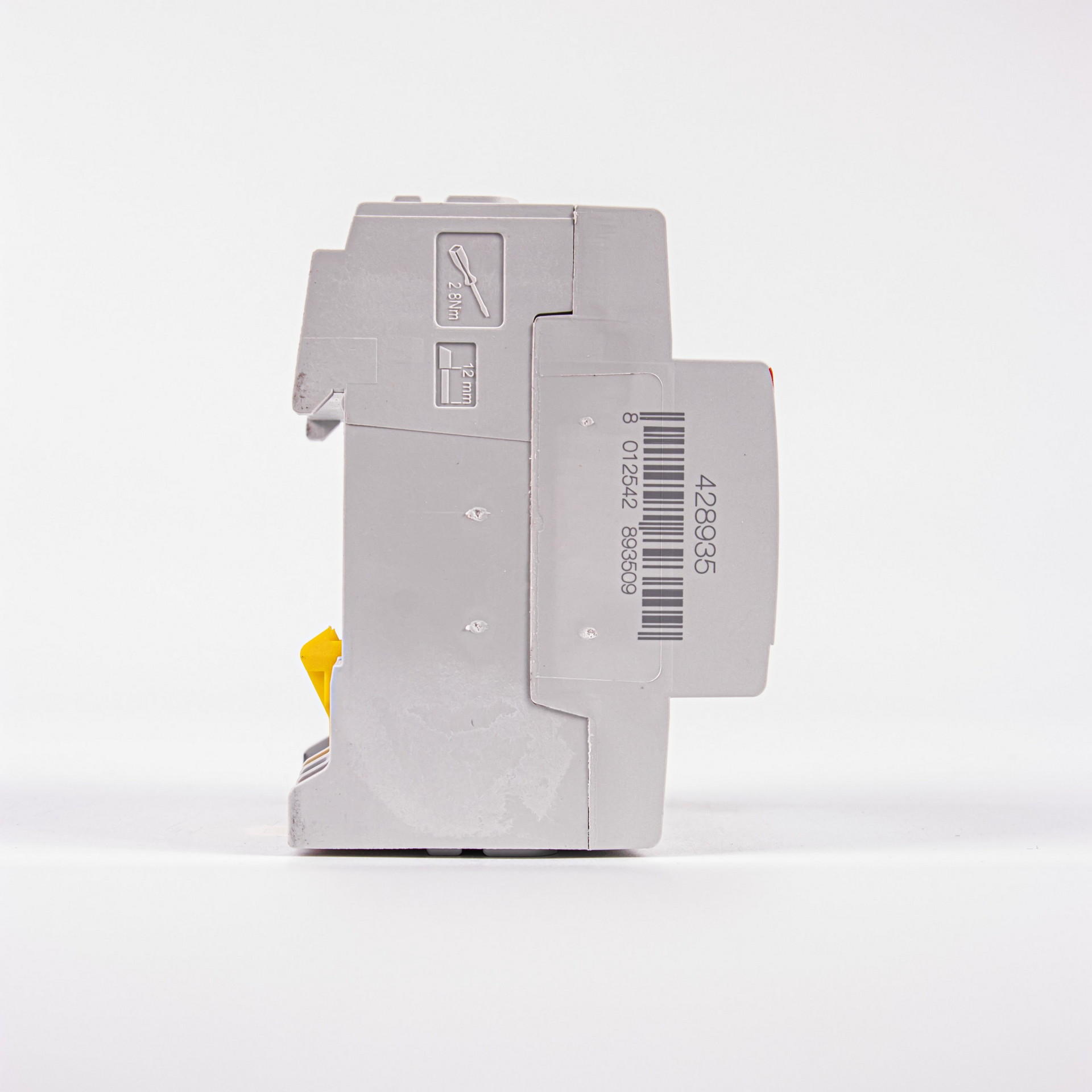

Корпус рассчитан на монтаж в модульном исполнении шириной в четыре модульных промежутка, общая ширина 70 мм, высота 69 мм и глубина 85 мм при встроенной глубине 69 мм; масса устройства 0,38 кг. Степень защиты по лицевой части — IP2X, клеммы допускают подключение многожильных проводников сечением от 10 до 25 мм² и одножильных сечением до 25 мм², что упрощает работу с типичными силовыми кабелями.

Монтажные особенности

Устройство крепится на стандартную DIN-рейку, не требует дополнительных аксессуаров, так как комплект поставки подразумевает готовность к установке без дополнительных элементов. Эксплуатационный температурный диапазон рассчитан от −5 до +40 °C, условия хранения допускают температуры от −40 до +70 °C, что обеспечивает стабильность при хранении и монтаже в типичных условиях монтажных помещений.

Потребительские преимущества

• Высокая соответствие стандарту МЭК / ЕН 61008 и итальянское производство обеспечивают предсказуемое качество и соответствие нормативным требованиям.
• Компактность и монтаж на DIN-рейку позволяют экономить место в щите и ускоряют процесс установки и обслуживания.
• Мгновенная реакция на переменный ток утечки 300 мА с достаточной отключающей способностью обеспечивает уверенную защиту при типичных аварийных ситуациях.
