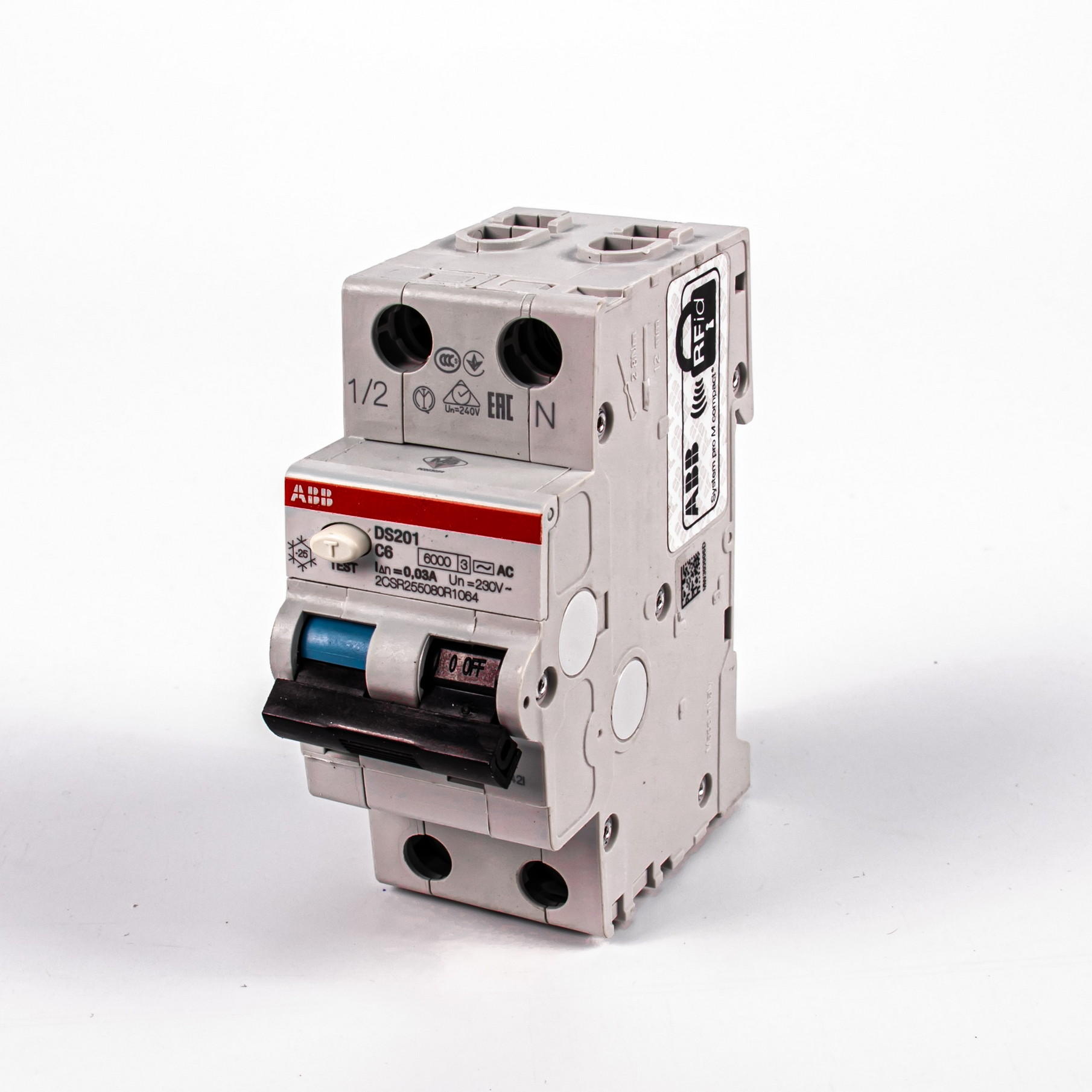

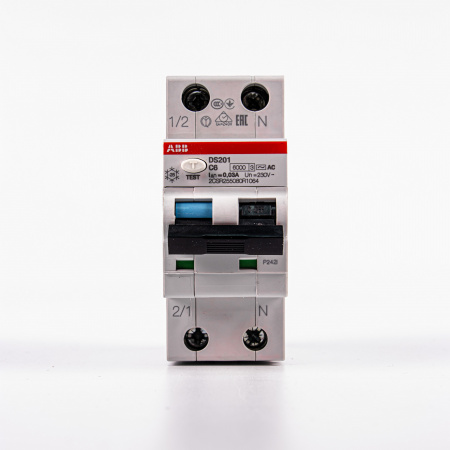

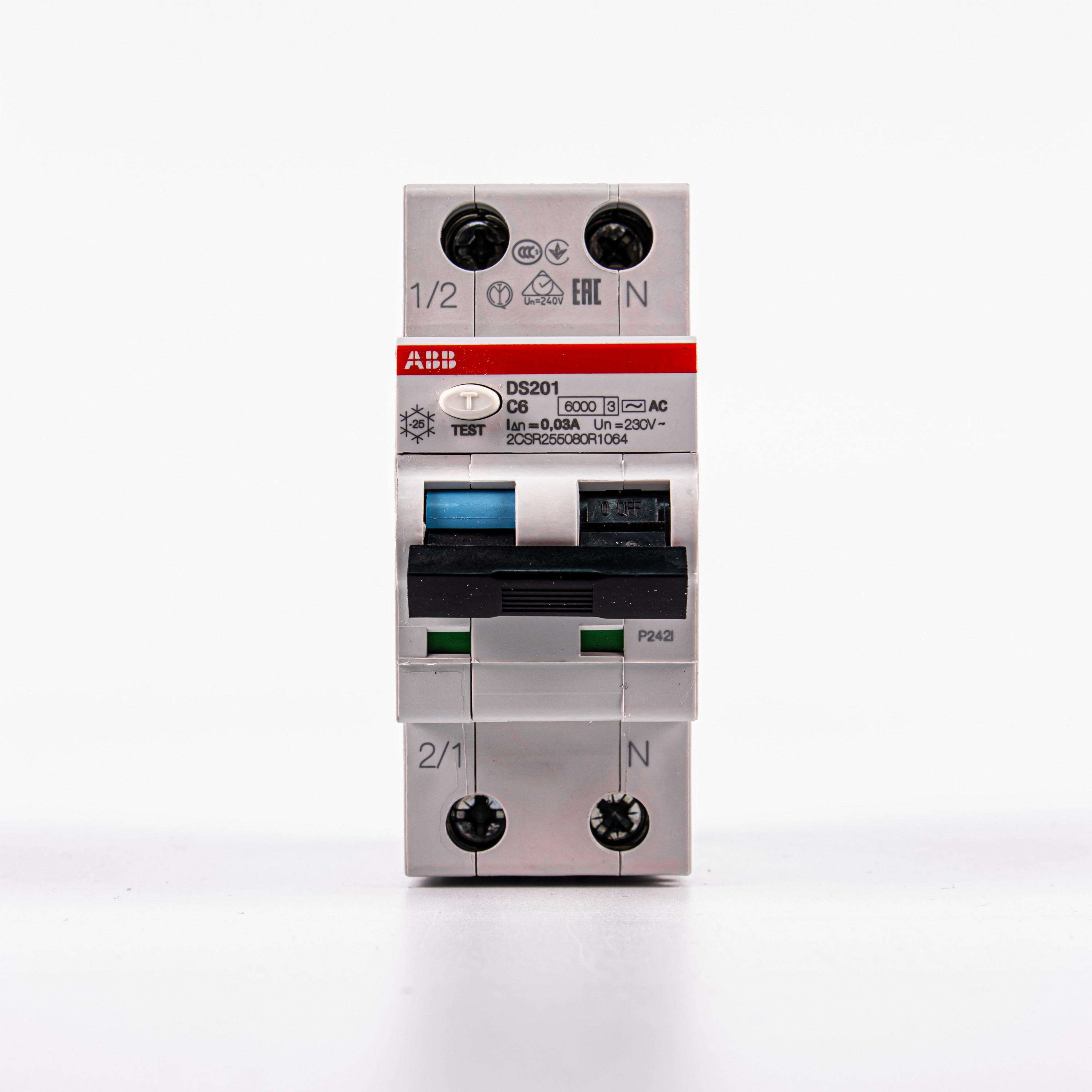

Дифференциальный автомат 6А АВВ 1P+N 6kA тип AC 30mA 2CSR255080R1064 DS201 C6 AC30

Общее

Дифференциальный автомат ABB серии DS200 — модель DS201 C6 AC30 2CSR255080R1064 предназначена для защиты однофазных линий 1P+N в бытовых и промышленных распределительных щитах. Устройство выполнено в компактном двухмодульном корпусе и соответствует требованиям МЭК/ЕН 61009-1 и МЭК/ЕН 61009-2-1, что гарантирует соответствие международным стандартам по защите от токов утечки и селективности срабатывания.

Произведённый в Италии продукт сочетает в себе классическую надёжность ABB и удобство эксплуатации: чёрный привод переключателя в исполнении RAL 9005 можно опломбировать в положениях ВКЛ/ВЫКЛ, а на корпусе предусмотрена индикация положения и обнаружения неисправности.

Электрические параметры

Устройство рассчитано на переменное напряжение и штатную эксплуатацию при рабочем напряжении около 230–240 В и частоте 50/60 Гц, с номинальным током 6 А и чувствительностью по току утечки 30 мА по типу AC. Импульсная стойкость до 4 кВ и диэлектрическое испытательное напряжение 2 кВ в сочетании с изоляцией по IEC/EN 60664-1 обеспечивают надёжность в условиях перенапряжений категории III, а класс ограничения энергии — 3.

Отключающая способность прибора проектирована для реальных аварийных условий: номинальная отключающая способность порядка 6 кА с рабочей отключающей способностью до 7,5 кА и устойчивостью к короткому замыканию до 10 кА, при этом электрическая выносливость обеспечивает до 10000 циклов коммутации.

Механические характеристики

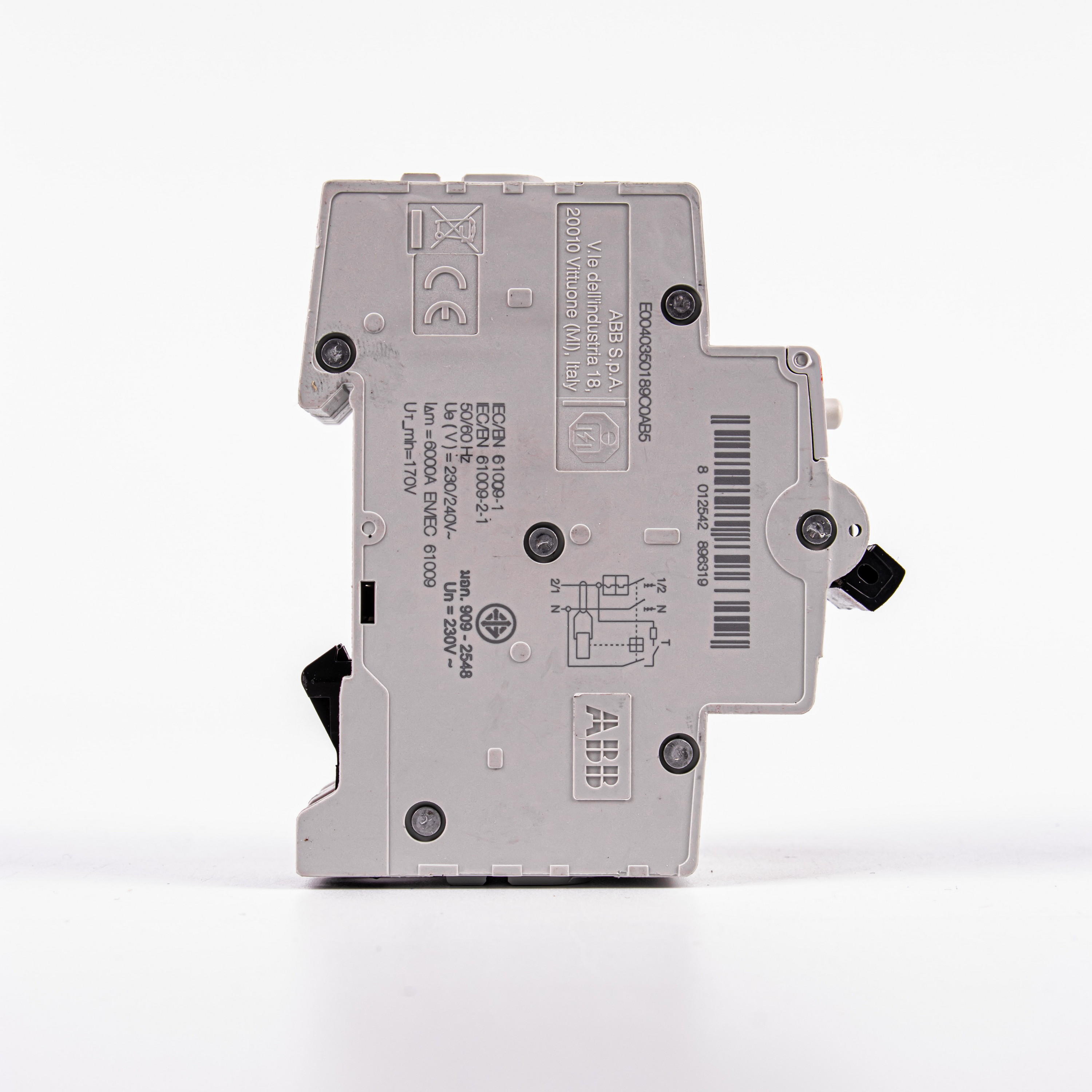

Компактный корпус занимает ширину двух модульных промежутков (35 мм), высота около 85 мм и глубина примерно 69 мм при массе 0,200 кг, что облегчает планирование и размещение в щите. Механическая выносливость рассчитана на 20000 циклов, а конструкция с винтовыми клеммами и отказоустойчивым двунаправленным терминалом с подъёмным цилиндром обеспечивает надёжное соединение проводников.

Привод выполнен в группе изоляции II, поставляется в чёрном исполнении и допускает пломбирование; на переключателе есть цветовая индикация состояния (красный для ВКЛ, зелёный для ВЫКЛ) и синий флаг для индикации неисправности.

Монтажные особенности

Монтаж на стандартную DIN-рейку возможен в любом положении, при этом предусмотрены винтовые клеммы для проводников жилой и многожильной проводки: от 0,75 до 25 мм² для многожильных и до 25 мм² для жил массово, ширина зачистки 12 мм и момент затяжки клемм 2,8 Н·м. Для удобства существуют совместимые аксессуары, включая вспомогательные и сигнальные контакты, расцепители и моторные приводы.

Степень защиты базового исполнения — IP20, при использовании дополнительных элементов может быть достигнута степень IP40; прибор рассчитан на эксплуатацию в диапазоне температур от −25 до +55 °C и выдерживает вибрационные и ударные испытания в соответствии с промышленными нормами.

Потребительские преимущества

• Соответствие международным стандартам МЭК/ЕН гарантирует надёжную защиту от утечек и совместимость с системами безопасности.
• Компактный двухмодульный корпус экономит место в щите и упрощает интеграцию в существующие панели.
• Сбалансированные электрические характеристики обеспечивают высокую отключающую способность и устойчивость к коротким замыканиям.
• Удобные винтовые клеммы с широким диапазоном проводников и чёткая индикация состояния ускоряют монтаж и обслуживание.
• Повышенная механическая и электрическая выносливость обеспечивает длительный срок службы при интенсивной эксплуатации.
